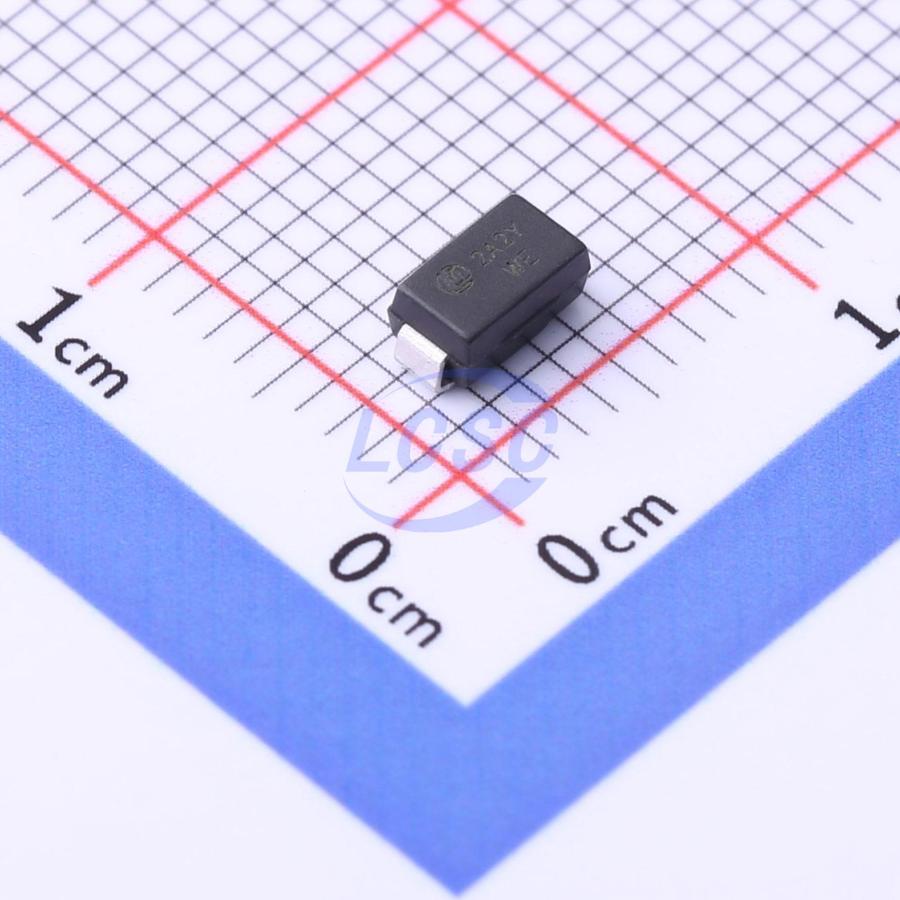

Диод UMW SMAJ5.0CA — защитный TVS-диод (супрессор) в корпусе SMA для поверхностного монтажа, предназначенный для ограничения импульсных перенапряжений на защищаемой линии. Суффикс C в обозначении SMAJ5.0CA указывает на двунаправленное исполнение: прибор одинаково реагирует на импульсы обеих полярностей, поэтому его можно ставить на сигнальные и питающие линии без учёта полярности броска. Рабочее напряжение отсечки (Vrwm) составляет 5.0 В — до этого уровня диод остаётся в высокоомном состоянии и не нагружает защищаемую цепь.
При превышении рабочего напряжения диод переходит в проводящее состояние и ограничивает выброс на уровне напряжения ограничения (Vc) не выше 9.2 В, отводя энергию импульса через собственный переход. Диапазон пробивного напряжения — от 6.40 до 7.25 В при измерительном токе 10 мА: это участок вольт-амперной характеристики, на котором прибор переходит из закрытого состояния в открытое. Пиковая импульсная мощность, которую диод способен рассеять при однократном броске, — 400 Вт, пиковый импульсный ток — 43.5 А.
Для однонаправленного исполнения справочно приведены прямое напряжение 3.5 В при импульсном токе 35 А и пиковый прямой импульсный ток 40 А — эти значения показывают запас прибора по проводимости в прямом направлении. Обратный ток утечки не превышает 800 мкА для однонаправленных приборов и 1.6 мА для двунаправленных с Vrwm 10 В и ниже (значение удваивается). Постоянная рассеиваемая мощность ограничена 1.0 Вт при температуре выводов +75°C.
Корпус SMA выполнен из литого пластика с классом горючести UL94 V-0, выводы луженые (matte tin), паяемость подтверждена по MIL-STD-202 Method 208, компонент маркируется кодом TE и соответствует требованиям RoHS без содержания галогенов и сурьмы. Диод сохраняет работоспособность в диапазоне температур перехода от -55°C до +150°C и выдерживает хранение при температуре до +175°C, класс влагочувствительности — Level 1 по J-STD-020, что снимает ограничения по времени между вскрытием упаковки и пайкой.
Основные характеристики
- Тип: TVS-диод (супрессор), двунаправленный
- Корпус: SMA, SMD-монтаж
- Напряжение отсечки (Vrwm): 5.0 В
- Напряжение ограничения (Vc): 9.2 В
- Пробивное напряжение: 6.40–7.25 В при 10 мА
- Импульсная мощность: 400 Вт
- Пиковый импульсный ток: 43.5 А
- Прямое напряжение: 3.5 В при 35 А (однонаправленное исполнение)
- Обратный ток утечки: 800 мкА / 1.6 мА (двунаправленное, Vrwm ≤10 В)
- Рассеиваемая мощность: 1.0 Вт при +75°C
- Рабочая температура: от -55°C до +150°C
- Температура хранения: от -55°C до +175°C
- Масса: 0.064 г
Где применяется
- Защита питания: ограничение бросков на шинах питания периферийных и промышленных устройств
- Сигнальные линии: подавление наводок и импульсных помех на интерфейсных и сигнальных цепях
- Промышленная автоматика: защита входов контроллеров и датчиков от коммутационных выбросов
- Бытовая и портативная электроника: защита узлов питания от статических разрядов и наведённых импульсов
