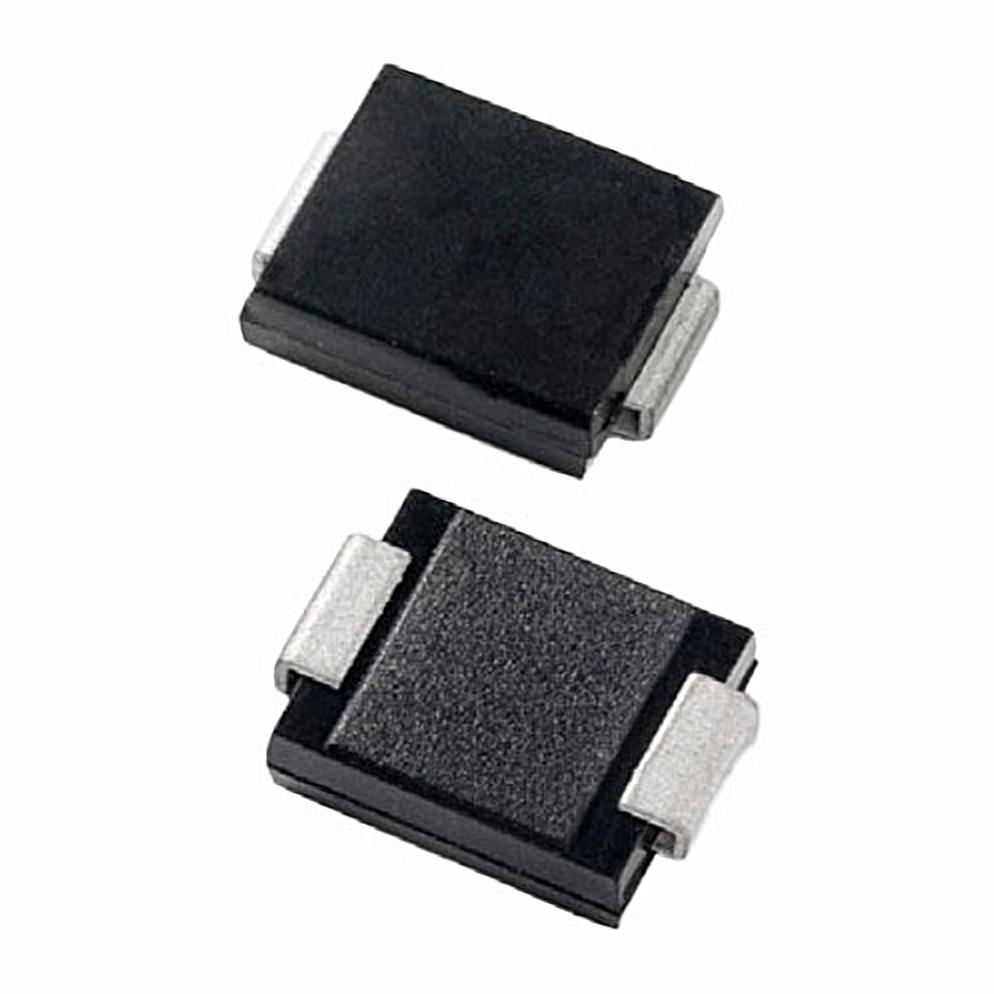

Диод SMC SMCJ5.0CA — TVS-диод (подавитель переходных процессов) двунаправленного типа для поверхностного монтажа в компактном корпусе SMC (DO-214AB). Предназначен для защиты электронных схем от импульсных всплесков напряжения, электростатических разрядов и переходных процессов при коммутации. Двунаправленное исполнение означает, что диод работает как в прямом, так и в обратном направлениях, что позволяет защищать схему от скачков напряжения любой полярности без учёта ориентации диода на плате.
Рабочее напряжение 5 В определяет область применения — защита низковольтных цифровых схем, питаемых от одиночных Li-Ion элементов или от выпрямителей с напряжением 5 В. При превышении напряжением порога пробоя (минимум 6,4 В) диод открывается и шунтирует импульс на землю, ограничивая пиковое напряжение до максимума 9,2 В. Пиковая мощность рассеивания 1,5 кВт характерна для импульсных воздействий длительностью в несколько микросекунд. Максимальная температура эксплуатации 175 °C позволяет применять компонент в условиях, когда окружающая среда или близость к другим источникам тепла создаёт повышенные требования к термостойкости.
Основные характеристики
TVS-диод, рабочее напряжение 5 В, напряжение пробоя (минимум) 6,4 В, максимальное напряжение ограничения 9,2 В, пиковая мощность 1,5 кВт. Корпус SMC для поверхностного монтажа, двунаправленный.
Где применяется
- Защита портов цифровых интерфейсов: защита входов микроконтроллеров, FPGA и специализованных микросхем от электростатических разрядов
- Защита линий питания низковольтных схем: подавление переходных процессов при подключении и отключении нагрузок
- Защита сигнальных линий: работа совместно с защитными резисторами в цепях ввода-вывода
- Портативная электроника: мобильные устройства, зарядные устройства и датчики, подверженные риску электростатических разрядов
Специалисты компании подберут диод, предложат аналог при необходимости и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
