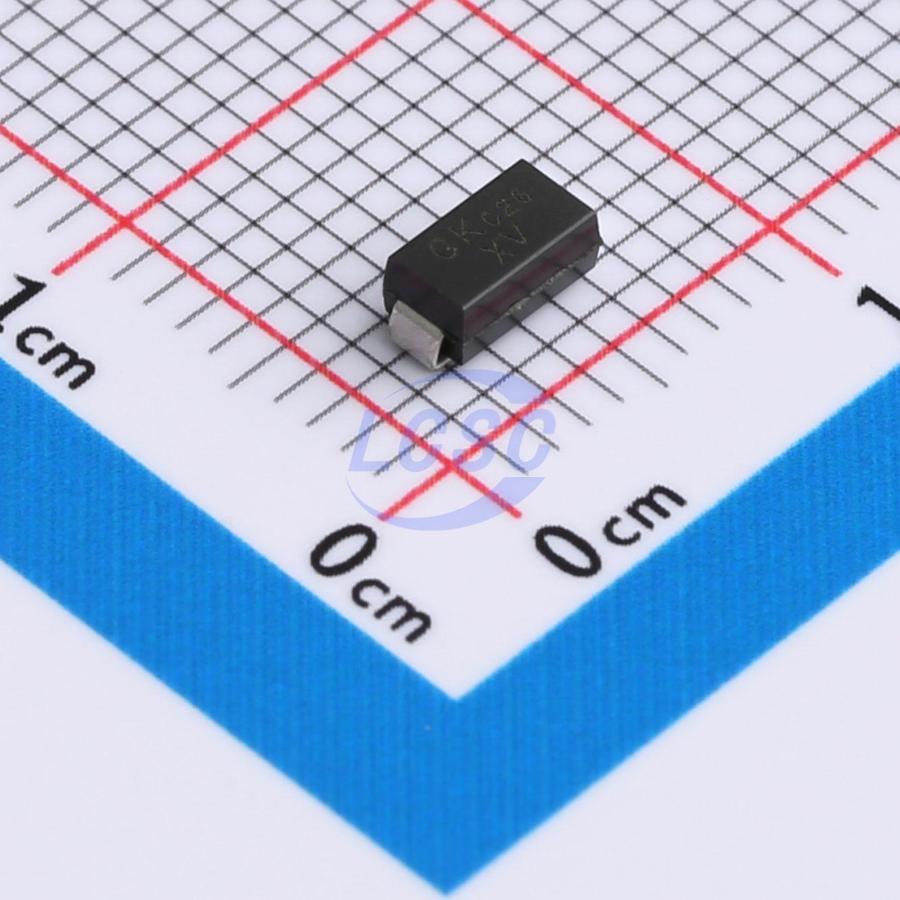

Диод Multicomp Pro SMAJ20CA — двунаправленный TVS-диод (диод для защиты от импульсных перенапряжений) на рабочее напряжение 20 В. Диод устанавливается параллельно защищаемой цепи: в нормальном режиме он не влияет на её работу, а при появлении импульса перенапряжения быстро переходит в проводящее состояние и отводит избыточную энергию, ограничивая напряжение на выводах подключённого оборудования.
Пробой у этого исполнения наступает в диапазоне от 22,2 до 24,5 В, а напряжение фиксации при максимальной импульсной нагрузке составляет 32,4 В. Диод способен пропустить импульсный ток до 12,35 А при пиковой мощности импульса 400 Вт. Запас между рабочим напряжением 20 В и порогом пробоя выбран так, чтобы диод не срабатывал на штатных колебаниях питания, но гарантированно открывался при выходе напряжения за допустимые пределы.
Диод двунаправленный: он одинаково ограничивает перенапряжение независимо от полярности импульса, поэтому подходит для защиты как цепей постоянного тока, так и сигнальных линий с переменной полярностью сигнала. Время отклика на импульс — менее 1 пикосекунды, что позволяет перехватывать даже очень короткие и быстрые всплески напряжения, характерные для электростатических разрядов и коммутационных помех.
Компонент выполнен в корпусе SMA (DO-214AC) для поверхностного монтажа, масса — 0,065 г. В рабочем режиме, когда напряжение не превышает порог пробоя, ток утечки через диод не превышает 1 мкА при тестовом токе 1 мА, то есть в нормальных условиях устройство практически не потребляет ток и не нагружает защищаемую цепь. Диапазон рабочих температур — от −55 до +150 °C, температура пайки — 260 °C в течение 10 секунд.
Основные характеристики
- Рабочее напряжение: 20 В
- Диапазон напряжения пробоя: 22,2–24,5 В
- Напряжение фиксации: 32,4 В
- Импульсный ток, макс.: 12,35 А
- Пиковая импульсная мощность: 400 Вт
- Время отклика: менее 1 пс
- Ток утечки: 1 мкА при тестовом токе 1 мА
- Полярность: двунаправленный
- Корпус: SMA (DO-214AC), поверхностный монтаж
- Диапазон рабочих температур: от −55 до +150 °C
- Температура пайки: 260 °C, 10 с
- Масса: 0,065 г
