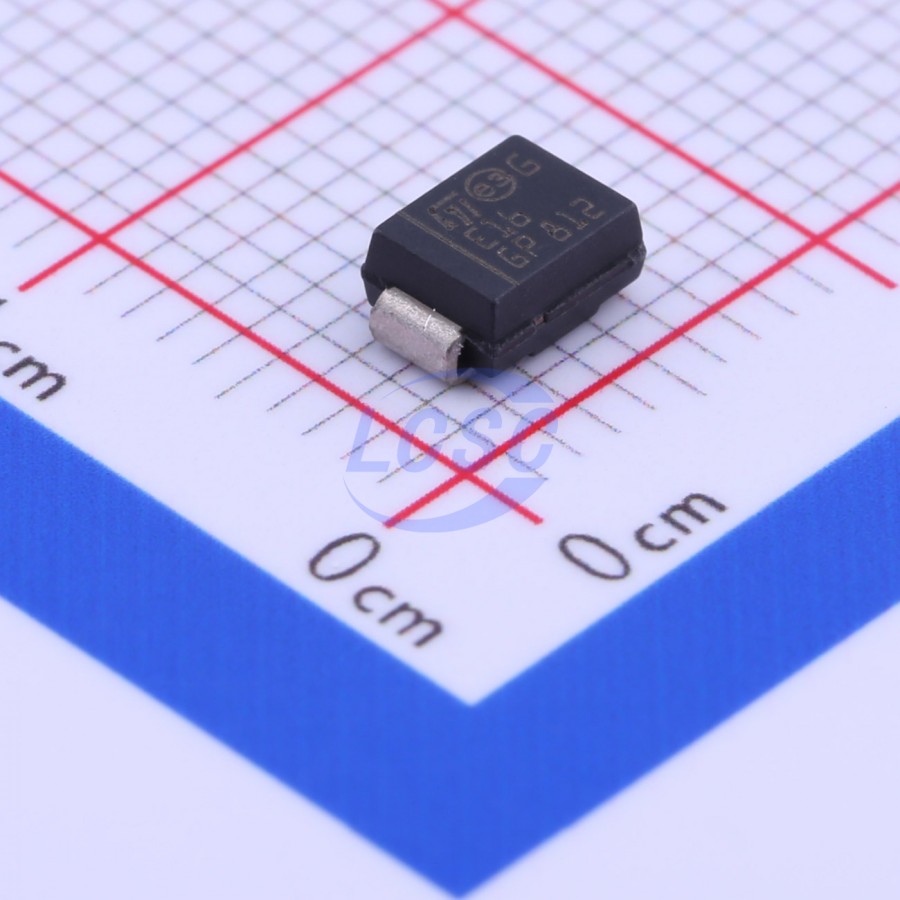

Диод Шоттки STPS160U — выпрямительный диод производства STMicroelectronics, построенный на переходе металл-полупроводник. Такая структура даёт малое прямое падение напряжения и короткое время восстановления по сравнению с обычными кремниевыми диодами, поэтому компонент используют там, где переключение происходит на высокой частоте, а потери на диоде нужно держать под контролем. Диод рассчитан на постоянное обратное напряжение 60 В и средний прямой ток 1 А, выпускается в корпусе для поверхностного монтажа SMB (DO-214AA) с маркировкой E16.
Прямое падение напряжения у STPS160U при токе 1 А и температуре перехода 25°C составляет типично 0,67 В, а при нагреве до 125°C снижается до 0,57 В — характерное для диодов Шоттки поведение, которое нужно учитывать при тепловом расчёте узла. При токе 2 А падение составляет 0,8 В при 25°C и 0,65 В при 125°C. Потери проводимости описываются уравнением P = 0,49 × I_F(AV) + 0,08 × I_F(RMS)², что позволяет заранее оценить рассеиваемую диодом мощность при известной форме тока нагрузки.
Обратный ток утечки диода зависит от температуры сильнее, чем у кремниевых аналогов: при 25°C он не превышает 4 мкА, а при нагреве перехода до 125°C возрастает до 4 мА (типовое значение — 1,1 мА). Ёмкость перехода тоже снижается с ростом обратного напряжения — от 130 пФ при 1 В до 60 пФ при 5 В и 40 пФ при 10 В, что влияет на скорость переключения и уровень помех в высокочастотных цепях.
Диод выдерживает импульсный неповторяющийся прямой ток до 75 А длительностью 10 мс и лавинную мощность до 2400 Вт при импульсе 1 мкс, а критическая скорость нарастания обратного напряжения dv/dt составляет 10000 В/мкс. Максимальная температура перехода — 150°C, диапазон температур хранения — от -65 до +150°C. Тепловое сопротивление переход-вывод для корпуса SMB — 23°C/W, переход-среда — 80°C/W при печатной плате с медным полигоном площадью 1,5 см². Поставляется в ленте на катушке по 2500 штук.
Основные характеристики
- Тип: диод Шоттки
- Производитель: STMicroelectronics
- Обозначение: STPS160U
- Максимальное обратное напряжение (VRRM): 60 В
- Средний прямой ток (IF(AV)): 1 А
- Прямое падение напряжения: 0,57 В (1 А, 125°C) / 0,67 В (1 А, 25°C)
- Обратный ток утечки: 4 мкА при 25°C / 4 мА при 125°C
- Импульсный прямой ток (IFSM): 75 А (10 мс)
- Лавинная мощность: 2400 Вт (импульс 1 мкс)
- Максимальная температура перехода: 150°C
- Диапазон температур хранения: от -65 до +150°C
- Корпус: SMB (DO-214AA)
- Тепловое сопротивление переход-вывод: 23°C/W
- Маркировка: E16
- Способ поставки: лента на катушке, 2500 шт.
Где применяется
- Импульсные источники питания: выпрямление и коммутация в низковольтных DC/DC-преобразователях, где важны низкие потери на прямом переходе.
- Защита от переполюсовки: включение по цепи питания для отсечения обратной полярности с минимальным падением напряжения.
- Схемы с высокой частотой переключения: работа в качестве выпрямительного или фиксирующего диода благодаря малому времени восстановления.
- Компактные устройства с поверхностным монтажом: корпус SMB подходит для плат с ограниченной площадью и автоматизированной сборкой.
