Диод защитный от перенапряжения - TVS (супрессор) 60В включение 96.8В ограничение SMC (обозначение SMCJ60CA) — двунаправленный супрессорный диод, который устанавливается параллельно защищаемой цепи и отводит импульсные перенапряжения, не пропуская их к чувствительным узлам схемы. Прибор реагирует на выброс за время менее 1 пикосекунды и ограничивает его амплитуду на заданном уровне, после чего возвращается в исходное непроводящее состояние.
Рабочее обратное напряжение диода — 60 В, пробой начинается в диапазоне от 66,7 до 73,7 В. При превышении этого порога диод переходит в проводящее состояние и фиксирует напряжение на уровне 96,8 В, не давая ему подняться выше. Ток утечки в закрытом состоянии не превышает 1 мкА, поэтому в дежурном режиме прибор практически не влияет на защищаемую цепь.
Диод выдерживает импульс мощностью до 1500 Вт по форме 10/1000 мкс и импульсный ток до 15,5 А; при однократном полупериодном импульсе длительностью 8,3 мс допустимый прямой ток достигает 200 А. Постоянная рассеиваемая мощность на бесконечном теплоотводе при температуре 50°C — 6,5 Вт. Такой запас позволяет диоду поглощать повторяющиеся выбросы без деградации характеристик.

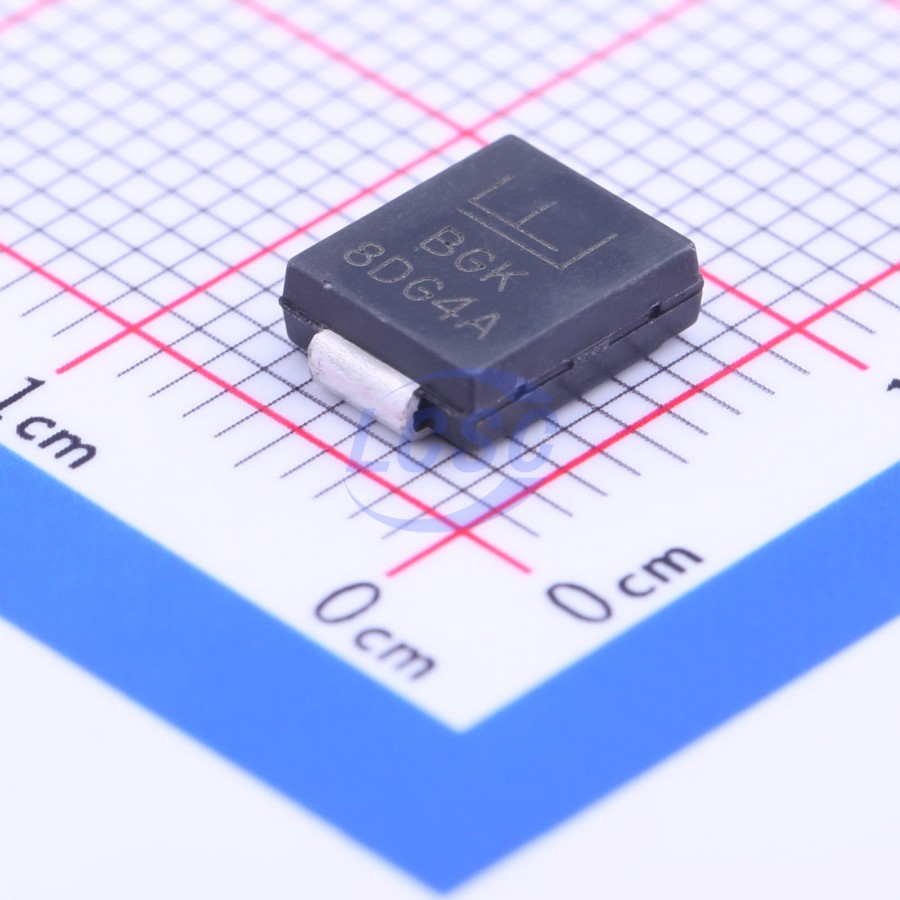

Компонент выполнен в поверхностном корпусе SMC, тепловое сопротивление переход-вывод — 15°C/W, переход-среда — 75°C/W, что обеспечивает быстрый отвод тепла при кратковременных перегрузках. Диод сертифицирован по устойчивости к электростатическому разряду на уровне 30 кВ (воздушный и контактный разряд по IEC-61000-4-2) и к наносекундным импульсным помехам по IEC 61000-4-4, материал корпуса имеет класс горючести V-0, пайка выполняется по режиму оплавления при 260°C в течение 40 секунд.
Основные характеристики
- Тип: двунаправленный TVS-диод
- Корпус: SMC
- Обратное напряжение: 60 В
- Пробойное напряжение: 66,7–73,7 В
- Напряжение фиксации: 96,8 В
- Импульсная мощность, макс.: 1500 Вт (10/1000 мкс)
- Импульсный ток, макс.: 15,5 А
- Импульсный прямой ток: 200 А (8,3 мс)
- Рассеиваемая мощность: 6,5 Вт
- Обратный ток утечки: 1 мкА
- Время отклика: менее 1 пс
- Рабочая температура: -55…+150°C
- Температура хранения: -65…+175°C
- Тепловое сопротивление переход-вывод: 15°C/W
- Тепловое сопротивление переход-среда: 75°C/W
- Класс горючести: V-0
- Тип монтажа: SMD
- Уровень MSL: 1
- Защита от ЭСР: IEC-61000-4-2, 30 кВ (воздушный и контактный разряд)
Где применяется
- Цепи питания: защита силовых входов промышленной автоматики от импульсных выбросов
- Сигнальные и интерфейсные линии: подавление наводок на портах передачи данных
- Телекоммуникационное оборудование: ограничение перенапряжений на линейных входах
- Порты ввода-вывода и разъёмы: защита от электростатических разрядов и наносекундных импульсных помех
