SF1600-TAP — лавинный сверхбыстрый диод в герметичном стеклянном корпусе SOD-57 с осевыми выводами для монтажа в отверстия. Диод выдерживает повторяющееся обратное напряжение до 1600 В и пропускает средний прямой ток до 1 А. Лавинное исполнение означает, что при кратковременных выбросах обратного напряжения диод переходит в управляемый лавинный пробой и рассеивает избыточную энергию, а не выходит из строя, как обычный выпрямительный диод.
Пробивное обратное напряжение начинается от 1650 В при токе 100 мкА, максимальная энергия одиночного и повторяющегося лавинного импульса — 10 мДж. Импульсный прямой ток допускается до 30 А, а время обратного восстановления составляет 75 нс, что заметно быстрее, чем у диодов общего назначения на такое же напряжение. Максимальное прямое напряжение при номинальном токе — 3,4 В.

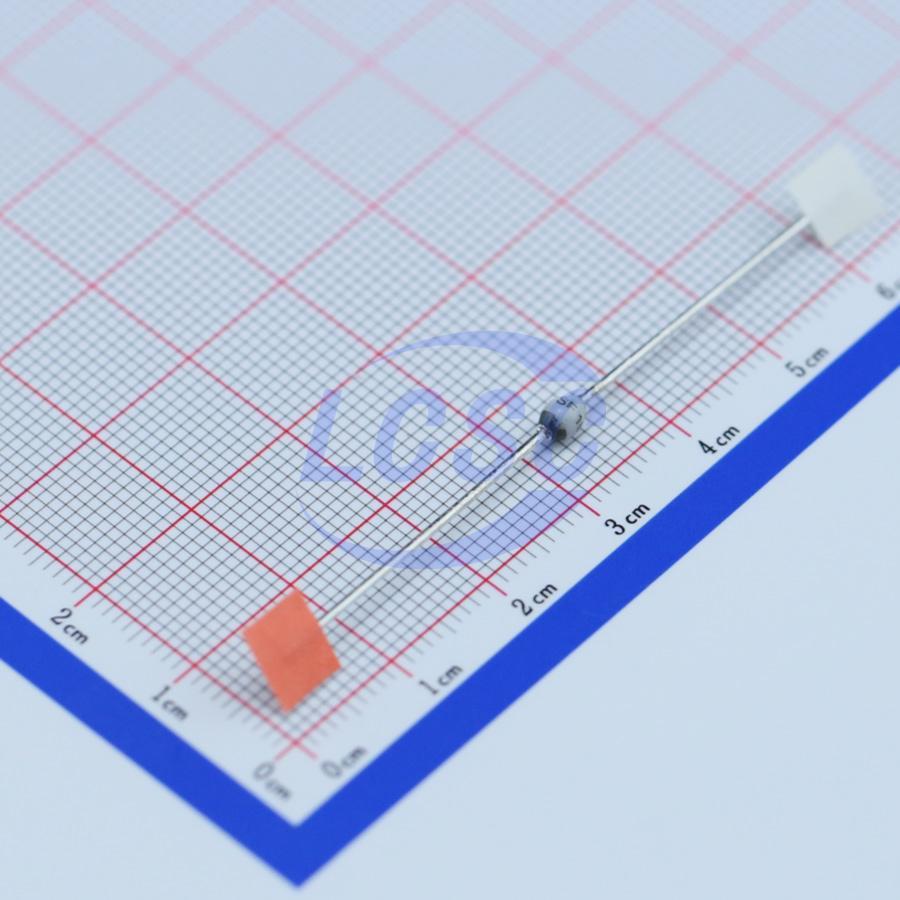

Корпус — герметичный стеклянный SOD-57 диаметром не более 3,6 мм и длиной не более 4 мм, с выводами длиной от 26 мм с каждой стороны и диаметром до 0,28 мм. Такая конструкция защищает кристалл от влаги и механических воздействий и позволяет работать в диапазоне температур перехода от -55 до +175°C. Полярность обозначена цветным кольцом со стороны катода. Масса диода — 369 мг.
Ёмкость перехода зависит от приложенного напряжения: около 30 пФ при 0,1 В и снижается до 5 пФ при 100 В. Тепловое сопротивление переход-среда составляет 45 К/Вт, выводы рассчитаны на пайку по MIL-STD-750.
Основные характеристики
- Корпус: SOD-57, герметичный стеклянный
- Монтаж: выводной, осевые выводы
- Обратное напряжение: 1600 В
- Пробивное напряжение: 1650 В при 100 мкА
- Средний прямой ток: 1 А
- Импульсный прямой ток: 30 А
- Максимальное прямое напряжение: 3,4 В
- Время обратного восстановления: 75 нс
- Энергия лавинного пробоя: 10 мДж
- Диапазон температур перехода: от -55 до +175°C
- Тепловое сопротивление переход-среда: 45 К/Вт
- Масса: 369 мг
Где применяется
- Импульсные блоки питания: подавление обратных выбросов напряжения на выходных выпрямителях
- Промышленная автоматика: защита силовых цепей от коммутационных перенапряжений
- Высоковольтные преобразователи: работа в цепях с напряжением до 1600 В
- Снабберные и демпфирующие цепи: поглощение энергии индуктивных выбросов благодаря лавинному режиму
