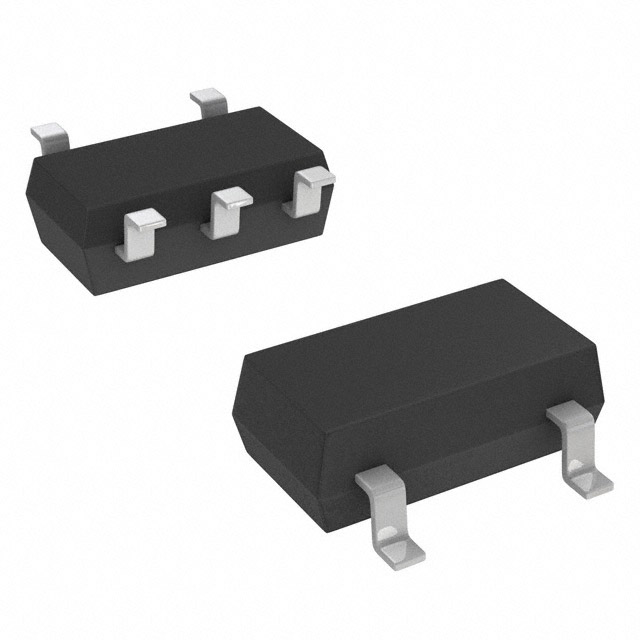

Сборка Littelfuse защитная SP3003-02JTG SOT-353 23+ — это двухканальная ограничительная диодная сборка для защиты сигнальных линий от электростатических разрядов. Она включается параллельно защищаемой линии, в рабочем режиме практически не влияет на сигнал, а при броске напряжения открывается и отводит импульс на землю. Так микросхема, стоящая за ней, получает напряжение, ограниченное безопасным уровнем.
Сборка рассчитана на обратное напряжение 6 В. Напряжение фиксации при импульсе тока 1 А составляет 10 В типовое и 12 В максимальное, при 2 А — 11,8 В типовое и 15 В максимальное (импульс 8/20 мкс). Максимальный импульсный ток равен 2,5 А. Обратный ток утечки не превышает 0,5 мкА при напряжении 5 В, поэтому в обычном режиме линия не нагружается.
Для быстрых интерфейсов важна ёмкость. На одну линию приходится около 0,65 пФ типовое значение, между линиями — 0,35 пФ типовое при нулевом смещении. Ёмкость линии относительно земли зависит от смещения: от 0,7 до 0,95 пФ при 0 В и от 0,55 до 0,8 пФ при 1,65 В. Защита выдерживает контактный разряд ±8 кВ и воздушный ±15 кВ по IEC 61000-4-2, а также импульс тока 40 А в испытании на быстрые переходные процессы (5/50 нс).
Корпус — SC70-5 по JEDEC MO-203, пять выводов, которые в каталоге обозначены как SOT-353. Корпус выполнен из формовочной эпоксидной смолы класса горючести UL 94 V-0, выводы из медного сплава с матовым оловянным покрытием. Допустимая температура пайки выводов — 260 °C в течение 20–40 с. Сборка не рассчитана на многократное воздействие мощных импульсов, выходящих за указанные токи: при таких нагрузках нужен более мощный защитный элемент.
Основные характеристики
- Каналы: 2 линии ввода-вывода
- Обратное напряжение: 6 В
- Напряжение фиксации: 12 В максимум при 1 А, 15 В максимум при 2 А
- Импульсный ток: до 2,5 А (8/20 мкс)
- Ёмкость на линию: 0,65 пФ типовое
- Стойкость к разряду: ±8 кВ контактный, ±15 кВ воздушный
- Корпус: SC70-5, 5 выводов, поверхностный монтаж
- Рабочая температура: от −40 до 125 °C
- Температура хранения: от −55 до 150 °C
- Исполнение: соответствует RoHS, без свинца
Где применяется
- Порты ввода-вывода: защита линий данных, к которым прикасается пользователь или подключается внешний кабель.
- Высокоскоростные интерфейсы: малая ёмкость позволяет ставить сборку на линии, где большая ёмкость исказила бы сигнал.
- Промышленная автоматика: защита входов контроллеров и модулей от статики и коротких помех.
- Бытовая электроника: защита разъёмов и кнопочных панелей в компактных корпусах.
