Линейный стабилизатор Diodes AZ1117CH-ADJ — это регулируемый преобразователь напряжения с низким падением (LDO) для стабилизации питающих цепей при переменных нагрузках. Выходное напряжение устанавливается внешним резистором, подключённым к выводу ADJ, и может быть установлено от 1.25 В и выше. Падение напряжения между входом и выходом при номинальном токе составляет типовое значение 1.2 В, что позволяет использовать стабилизатор в системах с ограниченным запасом по напряжению. Максимальный выходной ток достигает 800 мА, что достаточно для питания аналоговых и цифровых узлов малой и средней мощности.
Входное напряжение допускается в диапазоне до 18 В, однако производитель рекомендует ограничивать его 15 В для обеспечения надёжности. Собственный ток потребления кристалла не превышает 6 мА типово. Схемная подавленность питания (PSRR) составляет 70 дБ на частоте 120 Гц, обеспечивая хорошее отклонение помех от источника. Точность выходного напряжения в номинальных условиях ±1%, а температурный коэффициент стабильности равен 0.5%, что гарантирует стабильное питание в широком температурном диапазоне.

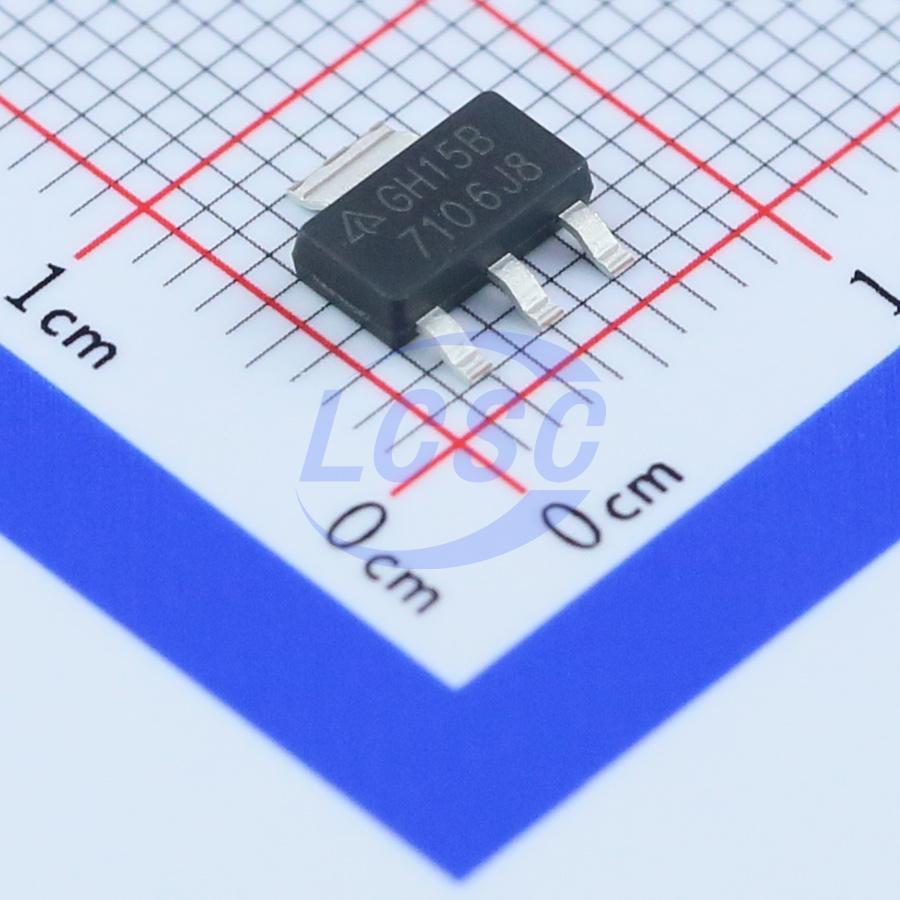

Типовое опорное напряжение составляет 1.250 В и остаётся практически неизменным при изменении температуры с −20 до +125 °С. Ток входа коррекции ограничен, что упрощает расчёт делителя резисторов для установки выходного напряжения. Стабилизатор выполнен в корпусе SOT-223 с тремя выводами. Компонент имеет стойкость к электростатическому разряду на уровне 4000 В по методу HBM. Для устойчивой работы обязательны конденсаторы на входе (10 мкФ) и на выходе (22 мкФ).
Основные характеристики
Регулируемый LDO-стабилизатор, ток до 800 мА, входное напряжение до 15 В, точность ±1%, опорное напряжение 1.25 В, температурный коэффициент 0.5%, диапазон −20...+125 °С, корпус SOT-223.
Где применяется
- Аналоговые каскады: питание операционных усилителей, компараторов, датчиков и других элементов, требующих стабильного напряжения питания.
- Многоступенчатые блоки питания: понижающий каскад между выходом предыдущей ступени и нагрузкой с иными требованиями к напряжению.
- Портативные устройства: питание от батарей с нестабильным выходным напряжением, требующее стабилизации перед подачей на чувствительные узлы.
- Оценочные платы и макетирование: гибкая установка необходимого напряжения питания для различных тестовых конфигураций.
