Диод UMW PESD5V0U1BA — двунаправленный TVS-диод для защиты линий от электростатических разрядов, рассчитанный на рабочее напряжение 5 В. Диод устанавливается параллельно защищаемой линии и в нормальном режиме почти не влияет на сигнал, а при превышении порогового напряжения переходит в проводящее состояние и отводит избыточную энергию разряда.
Пробивное напряжение диода лежит в пределах от 5,5 В до 9,5 В при типовом значении 7 В и токе пробоя 5 мА. Дифференциальное сопротивление в проводящем состоянии не превышает 100 Ом при токе 1 мА, поэтому напряжение на защищаемой линии ограничивается быстро и предсказуемо.
Диод рассчитан на разряды по стандарту IEC 61000-4-2 контактным способом до 10 кВ и по модели HBM согласно MIL-STD-883 до 8 кВ. Собственная ёмкость диода при нулевом смещении не превышает 3,5 пФ (типовое значение 2,9 пФ), а при обратном напряжении 5 В снижается до 1,9 пФ, что позволяет применять его на линиях с высокоскоростными сигналами без заметного искажения формы.

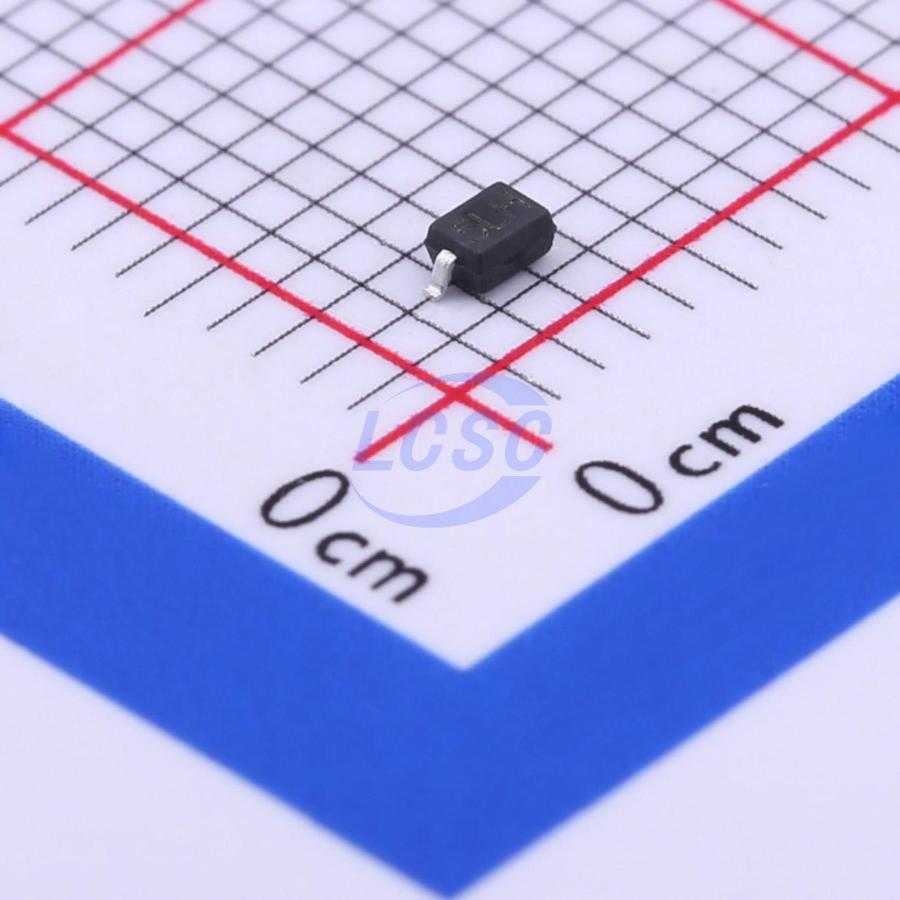

Ток утечки в закрытом состоянии при обратном напряжении 5 В не превышает 100 нА (типовое значение 5 нА), что минимизирует влияние диода на потребление схемы в дежурном режиме. Диод выполнен в корпусе SOD323 размерами 2,7×1,35×1,1 мм, промаркирован кодом AA и сохраняет работоспособность в диапазоне температур от -55°C до +150°C при температуре хранения до -65°C.
Основные характеристики
- Рабочее напряжение: 5 В
- Пробивное напряжение: 5,5–9,5 В (типовое 7 В)
- Ток пробоя: 5 мА
- Дифференциальное сопротивление: не более 100 Ом при 1 мА
- Ёмкость: 3,5 пФ макс. при 0 В, 1,9 пФ типовая при 5 В
- Ток утечки: не более 100 нА при 5 В
- Защита от ЭСР: 10 кВ по IEC 61000-4-2 (контактный разряд), 8 кВ по MIL-STD-883 (HBM)
- Полярность: двунаправленная
- Корпус: SOD323, 2,7×1,35×1,1 мм
- Диапазон рабочих температур: от -55°C до +150°C
- Монтаж: поверхностный (SMD)
Где применяется
- Интерфейсы передачи данных: защита линий с малой паразитной ёмкостью, где важно не искажать высокоскоростной сигнал
- Порты ввода-вывода: подавление электростатических разрядов на входах и выходах плат управления
- Промышленная автоматика: защита цепей от статического электричества при контакте с оборудованием и персоналом
- Бытовая и портативная техника: защита разъёмов и кнопок, доступных пользователю снаружи корпуса
