Диод P6KE300CA — двунаправленный TVS-диод серии P6KE, предназначенный для защиты электронных цепей от импульсных перенапряжений и электростатических разрядов. Двунаправленное исполнение ограничивает выбросы напряжения обеих полярностей одним компонентом, что удобно в цепях переменного тока и на линиях, где полярность наведённой помехи заранее не определена.
В нормальном режиме, пока напряжение на выводах остаётся ниже порога пробоя, диод ведёт себя как разомкнутая цепь и не влияет на защищаемый сигнал. При превышении рабочего напряжения 256 В диод переходит в проводящее состояние и ограничивает напряжение на защищаемой линии на уровне не выше 414 В, отводя энергию импульса до его окончания.
Импульсная мощность 600 Вт и пиковый импульсный ток 1,45 А позволяют диоду поглощать короткие выбросы энергии от коммутационных переходных процессов и разрядов статического электричества, не разрушаясь при однократном срабатывании в пределах паспортных параметров импульса длительностью 10/1000 мкс. Диапазон рабочих температур от -55 до +150 °C допускает установку как во внутренних цепях аппаратуры, так и в узлах с ограниченным охлаждением.

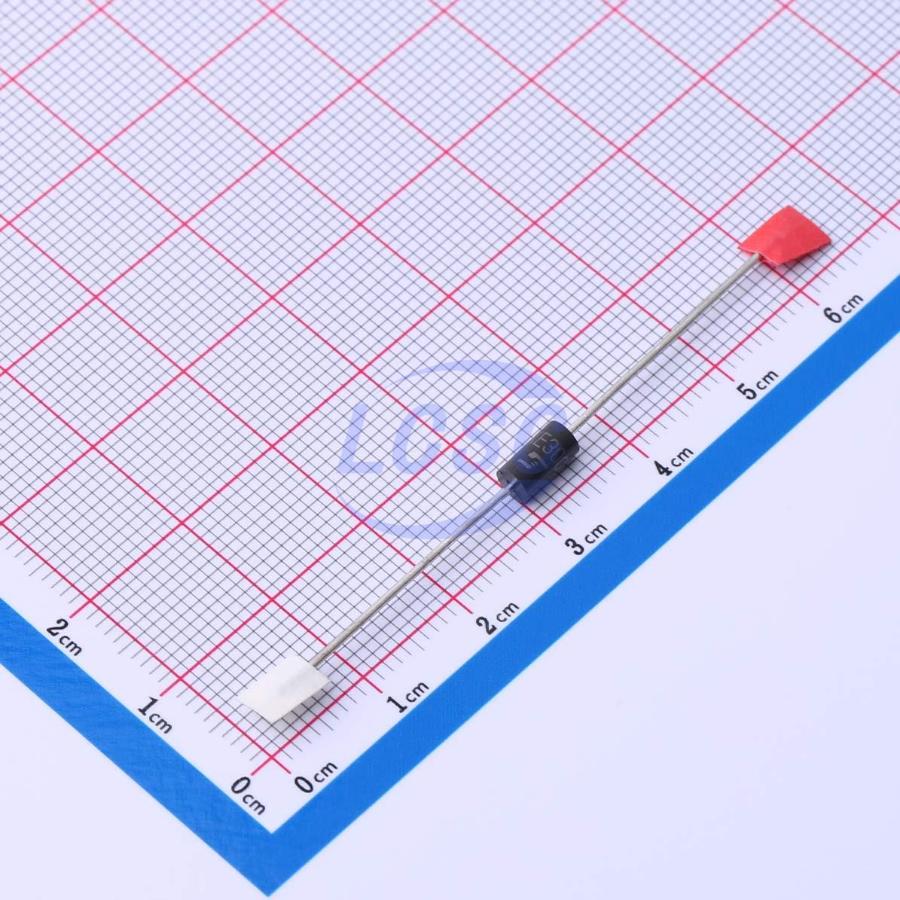

Выводной корпус DO-204AC (DO-15) с осевыми выводами рассчитан на монтаж в отверстия и механически удобен для установки на входных цепях питания или сигнальных линиях, выведенных на разъём, где через компонент проходит прямой проводник от внешнего кабеля к плате.
Основные характеристики
- Тип: TVS-диод, двунаправленный
- Рабочее напряжение: 256 В
- Напряжение пробоя: 285 В
- Напряжение ограничения: 414 В
- Импульсная мощность: 600 Вт
- Пиковый импульсный ток (10/1000 мкс): 1,45 А
- Корпус: DO-204AC (DO-15), выводной, осевой
- Рабочая температура: от -55 до +150 °C
Где применяется
- Блоки питания: защита входных и выходных цепей от коммутационных выбросов напряжения
- Промышленная автоматика: подавление импульсных помех на линиях питания и сигнальных цепях в шкафах управления
- Бытовая электроника: ограничение выбросов на входе устройств, подключаемых напрямую к сети или к длинным кабелям
- Линии с внешними разъёмами: защита цепей от электростатических разрядов при подключении и отключении кабеля
