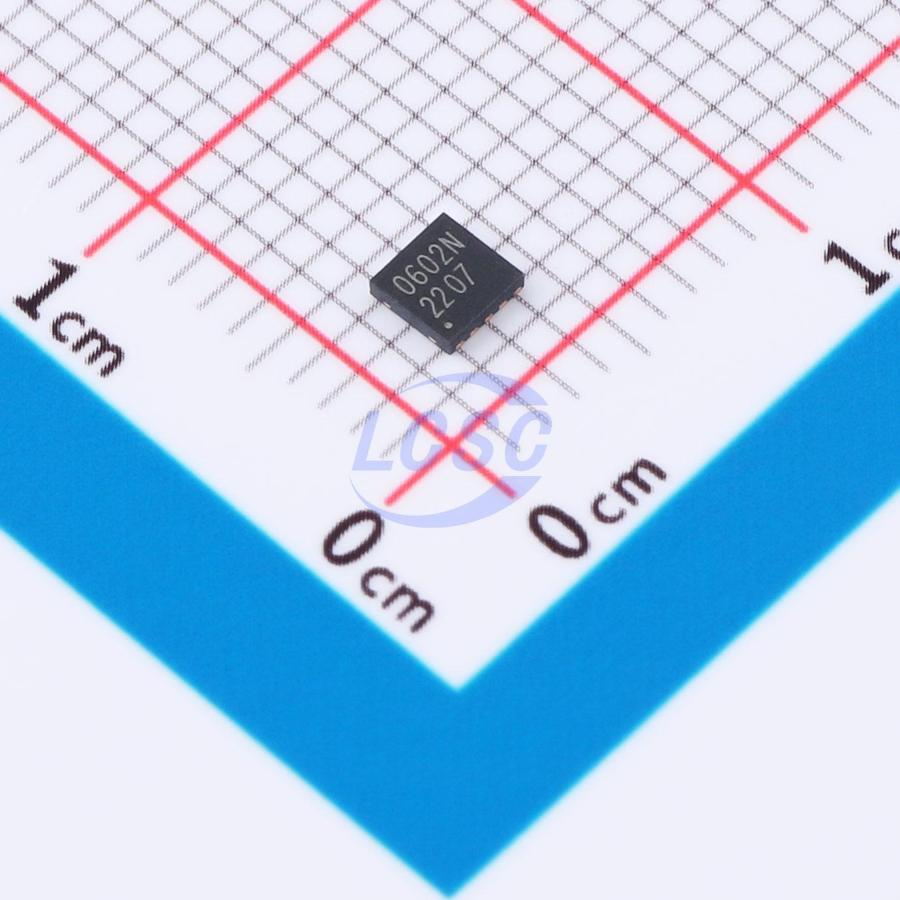

Диод Semtech TClamp0602N.TCT — TVS-диод (супрессор) серии TransClamp производства Semtech Corp. Компонент защищает линии передачи данных от импульсных перенапряжений: при превышении порога он ограничивает напряжение на защищаемой линии и отводит энергию импульса, предохраняя расположенную за ним электронику.
Обратное рабочее напряжение диода — 6 В, обратное пробивное напряжение — 6,8 В при токе утечки не более 5 мкА. Напряжение ограничения составляет 29 В между линиями и 25 В между линией и землёй. Импульсная мощность рассеивания достигает 2500 Вт, пиковый импульсный ток — 95 А при форме импульса 8/20 мкс и 120 А при форме 2/10 мкс.
Ёмкость перехода — 12 пФ между линиями и 25 пФ между линией и землёй, что позволяет использовать диод на скоростных линиях передачи данных без заметного искажения сигнала. Устойчивость к электростатическому разряду — 30 кВ как при контактном, так и при воздушном разряде.
Диод выпускается в корпусе SLP2626P10 размером 2,6 × 2,6 × 0,60 мм с 10 выводами с шагом 0,5 мм и покрытием выводов NiPdAu, что позволяет устанавливать его методом поверхностного монтажа на платы с плотной разводкой. Рабочий диапазон температур перехода — от -55 до +125°C, температура хранения — от -55 до +150°C, материал корпуса соответствует классу горючести UL 94 V-0.
Основные характеристики
- Обратное рабочее напряжение: 6 В
- Обратное пробивное напряжение: 6,8 В
- Напряжение ограничения, линия-линия: 29 В
- Напряжение ограничения, линия-земля: 25 В
- Импульсная мощность: 2500 Вт
- Пиковый импульсный ток, 8/20 мкс: 95 А
- Пиковый импульсный ток, 2/10 мкс: 120 А
- Ёмкость перехода: 12–25 пФ
- Устойчивость к ЭСР: 30 кВ, контакт и воздух
- Корпус: SMD SLP2626P10, 2,6 × 2,6 × 0,60 мм, 10 выводов, шаг 0,5 мм
- Рабочая температура перехода: от -55 до +125°C
Где применяется
- Промышленная автоматика: защита линий связи и питания от импульсных помех
- Портативная электроника: защита интерфейсов от электростатических разрядов
- Линии передачи данных: низкая ёмкость перехода не искажает высокоскоростные сигналы
- Платы с плотной разводкой: компактный многовыводной корпус для поверхностного монтажа
