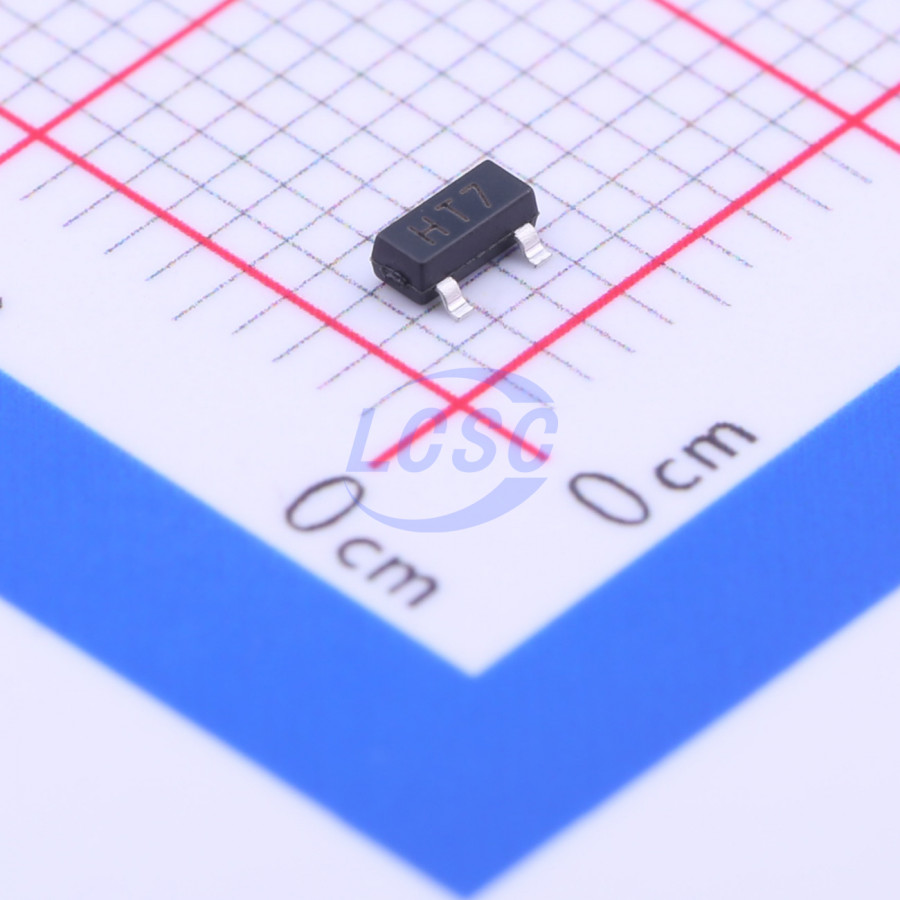

Диод BAV23A — кремниевый быстровосстанавливающийся диод от Nexperia в корпусе SOT-23-3 (TO-236-3) для поверхностного монтажа. Внутри корпуса собрана пара диодов с общим анодом, что позволяет использовать один компонент вместо двух дискретных диодов там, где схема требует именно такую топологию соединения — например, в мостовых и переключающих цепях.
Максимальное обратное напряжение — 200 В, средний выпрямленный ток на один диод — 225 мА. Прямое падение напряжения не превышает 1,25 В при токе 200 мА, а обратный ток утечки при полном обратном напряжении 200 В остаётся на уровне 100 нА — значение, важное для схем, где паразитная утечка через закрытый диод искажает работу измерительных или логических цепей.
Время обратного восстановления составляет 50 нс, что относит диод к классу быстрых. Малое время восстановления означает, что при переключении полярности диод перестаёт проводить ток почти мгновенно, без задержки на рассасывание накопленного заряда — это существенно для высокочастотной коммутации и защитных цепей, где нужна быстрая реакция на смену направления тока.
Максимальная температура перехода — 150°C, что допускает работу в плотно скомпонованных узлах с ограниченным теплоотводом. Корпус SOT-23-3 с тремя выводами устанавливается на плату методом пайки оплавлением и занимает площадь, сравнимую с обычным SMD-резистором типоразмера 1206.
Основные характеристики
- Корпус: SOT-23-3 (TO-236-3)
- Тип монтажа: SMD
- Конфигурация: два диода с общим анодом
- Максимальное обратное напряжение: 200 В
- Средний выпрямленный ток: 225 мА
- Прямое падение напряжения: до 1,25 В при 200 мА
- Обратный ток утечки: 100 нА при 200 В
- Время обратного восстановления: 50 нс
- Максимальная температура перехода: 150°C
Где применяется
- Быстрая коммутация: цепи с частым переключением направления тока, где важна малая задержка восстановления
- Защита от обратного напряжения: развязка и защита входов от выбросов и неправильной полярности питания
- Логические и сигнальные цепи: схемы, где утечка через закрытый диод должна оставаться минимальной
- Плотный монтаж: узлы с ограниченным местом на плате и малым теплоотводом
