Диод Diodes SMBJ200A — защитный диод TVS (Transient Voltage Suppressor) однонаправленного типа, рассчитанный на напряжение статического зажатия 324 В при пробойном напряжении 200 В. Пиковая импульсная мощность достигает 600 Вт при времени импульса менее 1 наносекунды, что позволяет защищать чувствительные компоненты от кратковременных скачков напряжения. Время отклика составляет менее 1 пикосекунды, обеспечивая практически мгновенное реагирование на опасный переходной процесс.
Диод выполняет функцию одностороннего защитного элемента, блокируя обратный ток и подавляя положительные скачки напряжения на цепях питания. Максимальный импульсный ток 1,85 А при частоте повторения импульсов 0,01% гарантирует безопасность цепи даже при повторяющихся переходных процессах. Обратный ток утечки не превышает 1 микроампера, поэтому диод не вносит значительную нагрузку на защищаемую схему в нормальном режиме работы.

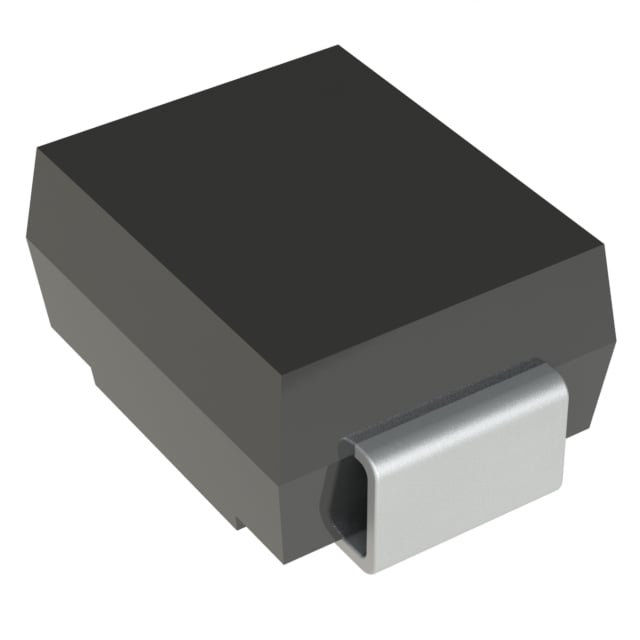

Пластиковый корпус DO-214 AA (SMB) предназначен для поверхностного монтажа и соответствует требованиям воспламеняемости UL 94 V-0. Компонент работает в диапазоне температур от −55°C до +150°C и применяется для защиты от электростатических разрядов, индуктивных выбросов в сетях питания и обратных импульсов в полупроводниковых схемах.
Основные характеристики
TVS диод однонаправленный, напряжение пробоя 200 В, напряжение зажатия 324 В, пиковая мощность 600 Вт, импульсный ток 1,85 А, обратный ток утечки 1 мкА, диапазон работы −55°C до +150°C.
Где применяется
- Защита входов микроконтроллеров: от электростатических разрядов и импульсных помех на цифровых портах
- Силовые сети: подавление индуктивных выбросов при отключении реле, соленоидов и электромоторов
- Коммуникационные линии: защита портов связи от переходных процессов при включении нагрузок
- Импульсные источники: защита выходных каскадов регуляторов напряжения от обратных всплесков
