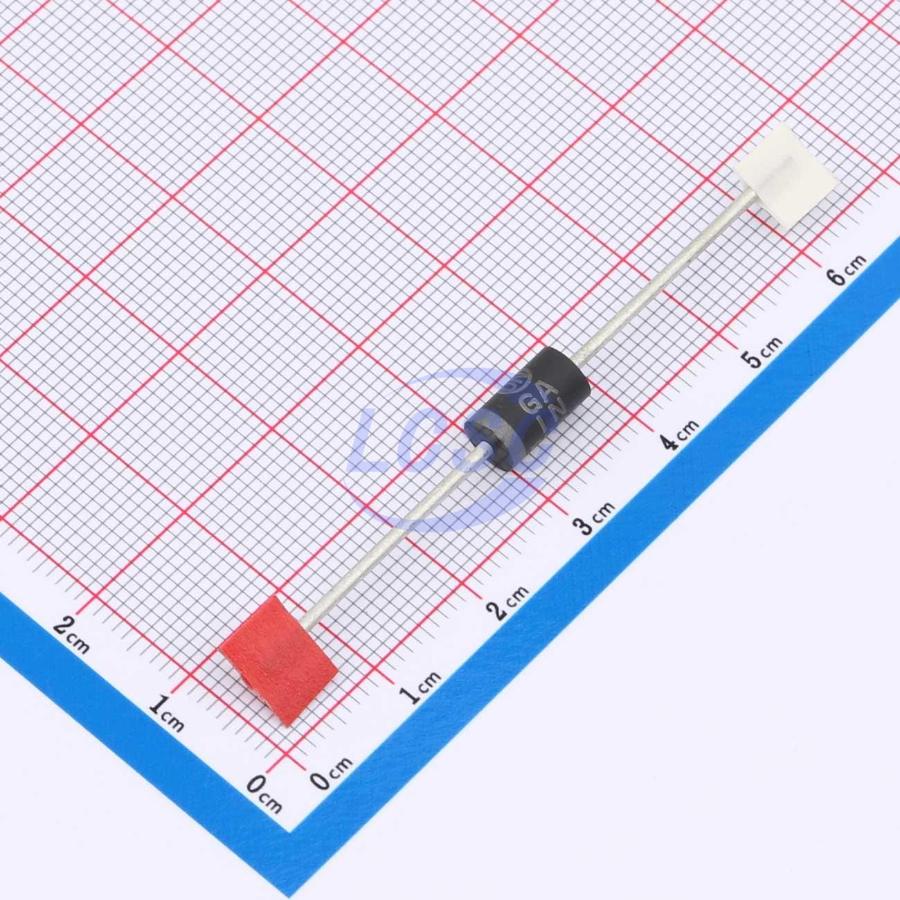

Диод Yangjie DO-201AD — кремниевый выпрямительный диод серии 1N5406, выпускаемый в осевом корпусе DO-201, известном также под обозначением DO-27. Это одноканальный прибор с двумя проволочными выводами, катод отмечен цветным кольцом на корпусе. Диод предназначен для выпрямления переменного тока и рассчитан на работу как с резистивной, так и с индуктивной нагрузкой в однофазных цепях промышленной частоты 60 Гц.
Средний прямой ток диода составляет 3 А, при этом прямое падение напряжения не превышает 1,0 В. Кратковременно, при включении нагрузки или импульсных перегрузках, диод выдерживает пиковый прямой ток до 125 А. Повторяющееся пиковое обратное напряжение и напряжение блокировки по постоянному току равны 600 В, среднеквадратичное напряжение — 420 В, чего достаточно для типовых выпрямительных схем на сетевом напряжении.
Обратный ток утечки при температуре 25°C не превышает 5 мкА, а при полной нагрузке и температуре корпуса 75°C возрастает до 500 мкА. Термосопротивление переход-среда — 30°C/Вт, диапазон рабочей температуры перехода и температуры хранения — от -55 до +150°C. При работе на емкостную нагрузку производитель рекомендует снижать прямой ток на 20% от номинала, чтобы сохранить тепловой запас.
Корпус DO-27 отформован методом трансферного литья из эпоксидного пластика с классом огнестойкости UL94 V-0. Диаметр корпуса — 5,0–5,6 мм, длина корпуса — 9,5 мм, общая длина с выводами — не менее 25,4 мм, диаметр вывода — 1,2–1,3 мм. Выводы луженые и пригодны к пайке по методике MIL-STD-202E, допустимая температура пайки — 260°C в течение 10 секунд. Вес диода — 1,19 г, монтаж возможен в любом положении.
Основные характеристики
- Корпус: DO-27 (DO-201)
- Средний прямой ток: 3 А
- Пиковый импульсный прямой ток: 125 А
- Макс. прямое напряжение: 1,0 В при 3 А
- Повторяющееся пиковое обратное напряжение (VRRM): 600 В
- Напряжение блокировки по постоянному току: 600 В
- Среднеквадратичное напряжение: 420 В
- Обратный ток при 25°C: 5 мкА
- Обратный ток при полной нагрузке (75°C): 500 мкА
- Емкость перехода: 40 пФ при 1 МГц, 4 В
- Термосопротивление переход-среда: 30°C/Вт
- Рабочая температура перехода: от -55 до +150°C
- Температура хранения: от -55 до +150°C
- Температура пайки: 260°C, 10 секунд
- Диаметр корпуса: 5,0–5,6 мм
- Длина корпуса: 9,5 мм
- Общая длина с выводами: не менее 25,4 мм
- Диаметр вывода: 1,2–1,3 мм
- Вес: 1,19 г
Где применяется
- Блоки питания: однополупериодное выпрямление переменного тока на входе или в силовых цепях
- Преобразователи и зарядные устройства: работа с индуктивной нагрузкой при повышенных требованиях к обратному напряжению
- Промышленная электроника: цепи, где нужен запас по обратному напряжению 600 В и импульсному току 125 А
- Ремонт и замена: как аналог 1N5406 в существующих выпрямительных схемах
