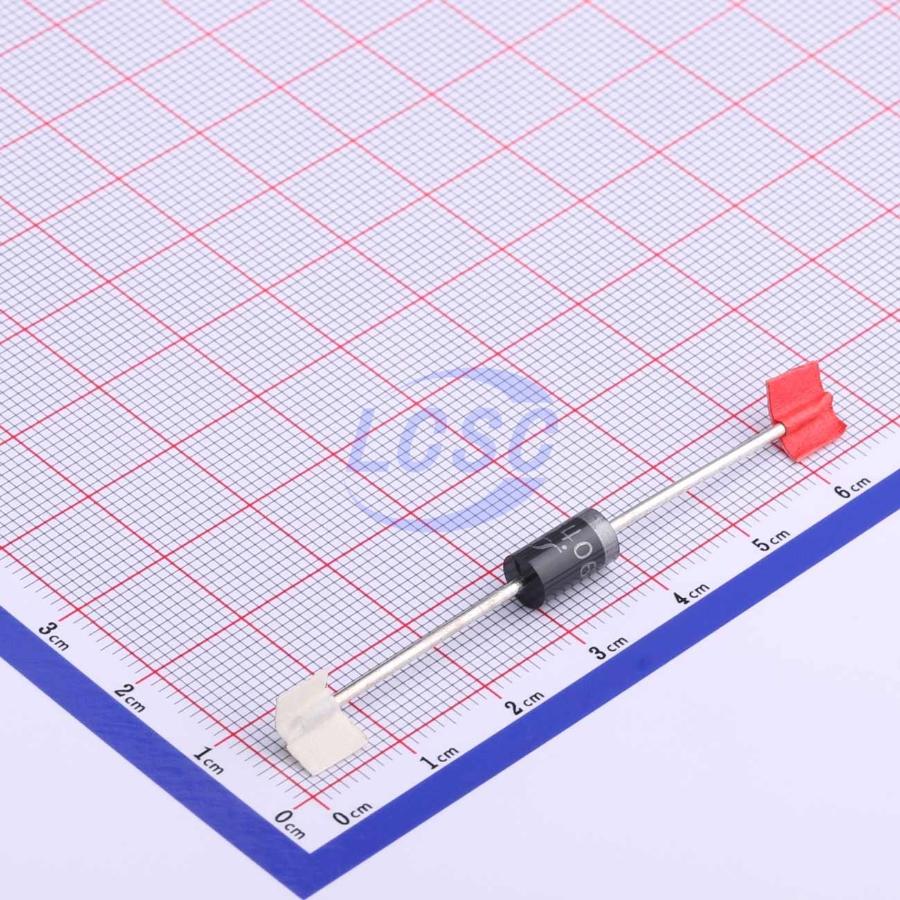

Диод Yangjie 1N5406 — кремниевый выпрямительный диод в осевом корпусе DO-201 (второе обозначение — DO-27), рассчитанный на средний прямой ток до 3 А и обратное напряжение до 600 В. Прибор одноканальный, с двумя проволочными выводами, катод обозначен цветным кольцом на корпусе. Такое сочетание тока и напряжения делает диод пригодным для выпрямительных узлов сетевого диапазона напряжений.
Прямое падение напряжения при номинальном токе 3 А не превышает 1,0 В, а кратковременно, при пусковых токах или импульсных перегрузках, диод способен пропустить до 125 А. Повторяющееся пиковое обратное напряжение и напряжение блокировки по постоянному току составляют 600 В, среднеквадратичное напряжение — 420 В, что соответствует режиму однофазного однополупериодного выпрямления на частоте 60 Гц с резистивной или индуктивной нагрузкой.
Ток утечки в обратном направлении при 25°C не превышает 5 мкА, при нагреве корпуса до 75°C под полной нагрузкой он возрастает до 500 мкА. Термосопротивление переход-среда — 30°C/Вт, рабочий диапазон температуры перехода и температуры хранения — от -55 до +150°C. Если нагрузка носит емкостной характер, производитель предписывает снижать прямой ток на 20% от номинального значения.
Корпус выполнен трансферным литьем из эпоксидного пластика с огнестойкостью по классу UL94 V-0, его диаметр — 5,0–5,6 мм, длина — 9,5 мм, а полная длина диода с выводами — не менее 25,4 мм. Диаметр вывода — 1,2–1,3 мм, выводы луженые, пайка выполняется по методике MIL-STD-202E при температуре до 260°C в течение 10 секунд. Масса диода — 1,19 г, ориентация при монтаже произвольная.
Основные характеристики
- Корпус: DO-27 (DO-201)
- Средний прямой ток: 3 А
- Пиковый импульсный прямой ток: 125 А
- Макс. прямое напряжение: 1,0 В при 3 А
- Повторяющееся пиковое обратное напряжение (VRRM): 600 В
- Напряжение блокировки по постоянному току: 600 В
- Среднеквадратичное напряжение: 420 В
- Обратный ток при 25°C: 5 мкА
- Обратный ток при полной нагрузке (75°C): 500 мкА
- Емкость перехода: 40 пФ при 1 МГц, 4 В
- Термосопротивление переход-среда: 30°C/Вт
- Рабочая температура перехода: от -55 до +150°C
- Температура хранения: от -55 до +150°C
- Температура пайки: 260°C, 10 секунд
- Диаметр корпуса: 5,0–5,6 мм
- Длина корпуса: 9,5 мм
- Общая длина с выводами: не менее 25,4 мм
- Диаметр вывода: 1,2–1,3 мм
- Вес: 1,19 г
Где применяется
- Блоки питания: однополупериодное выпрямление сетевого переменного тока
- Преобразователи: узлы с индуктивной нагрузкой, где важен запас по обратному напряжению 600 В
- Зарядные устройства: выпрямление во входных и силовых каскадах
- Ремонт и замена: подходит как аналог диодов серии 1N5406 в действующих схемах
