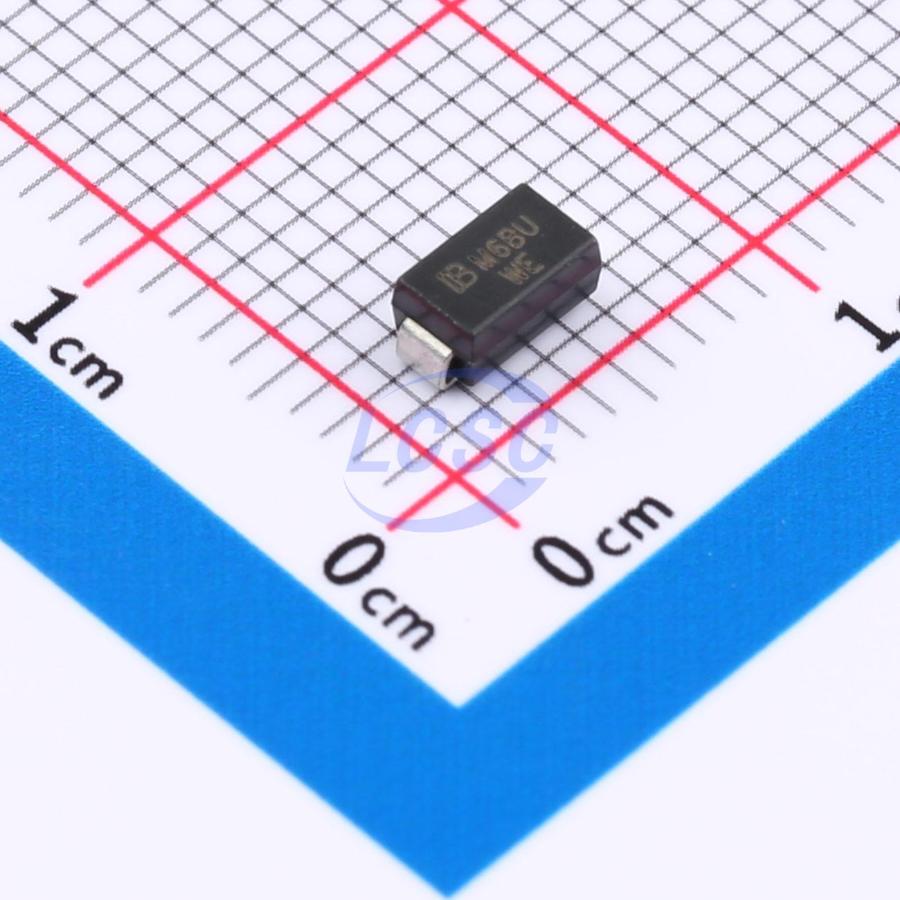

Диод UMW SMAJ5.0CA — двунаправленный защитный TVS-диод (супрессор) в корпусе SMA, рассчитанный на напряжение стояния 5 В и ограничение импульсного перенапряжения до 9,2 В. Компонент устанавливается параллельно защищаемой цепи и в обычном режиме почти не влияет на её работу, а при коротком импульсе перенапряжения — статическом разряде, коммутационном выбросе, наводке — открывается и отводит избыточную энергию, ограничивая напряжение на защищаемых входах.
Буква C в обозначении указывает на двунаправленное исполнение: диод одинаково работает при перенапряжении любой полярности, поэтому подходит для линий переменного тока и сигнальных цепей без фиксированной полярности. Напряжение пробоя, измеренное при токе 10 мА, лежит в диапазоне от 6,40 до 7,25 В. Корпус SMA выполнен из литого пластика класса горючести UL94 V-0, выводы покрыты безсвинцовым оловянным покрытием и паяются по методике MIL-STD-202, метод 208.
По энергетическим параметрам диод рассчитан на пиковую импульсную мощность 400 Вт и пиковый импульсный ток 43,5 А. Длительно рассеиваемая мощность — 1,0 Вт при температуре вывода +75°C. Для однонаправленного включения указан пиковый прямой импульсный ток 40 А и прямое напряжение 3,5 В при токе 35 А; ток утечки при напряжении стояния составляет 800 мкА для однонаправленного исполнения и удваивается до 1,6 мА для двунаправленного при напряжении стояния 10 В и ниже.
Рабочий диапазон температур перехода — от -55°C до +150°C, диапазон хранения — от -55°C до +175°C. Компонент относится к первому уровню влагочувствительности по J-STD-020, что означает неограниченный срок хранения на открытом воздухе до пайки. Масса диода — 0,064 г, маркировка на корпусе — код TE.
Основные характеристики
- Напряжение стояния Vrwm: 5,0 В
- Напряжение ограничения Vc: 9,2 В
- Пробойное напряжение: 6,40–7,25 В при токе 10 мА
- Пиковая импульсная мощность: 400 Вт
- Пиковый импульсный ток: 43,5 А
- Мощность рассеивания: 1,0 Вт при +75°C
- Полярность: двунаправленная
- Ток утечки: 800 мкА (однонаправленный) / 1,6 мА (двунаправленный)
- Корпус: SMA, монтаж SMD
- Диапазон рабочих температур: от -55°C до +150°C
- Диапазон температур хранения: от -55°C до +175°C
- Масса: 0,064 г
Где применяется
- Защита цепей питания: ограничение импульсных перенапряжений на входах источников питания и преобразователей
- Промышленные интерфейсы и шины: защита сигнальных линий без фиксированной полярности от статических разрядов и наводок
- Автомобильная электроника: защита входов блоков управления от коммутационных выбросов в бортовой сети
- Бытовая и портативная электроника: защита портов и интерфейсных линий от электростатических разрядов
