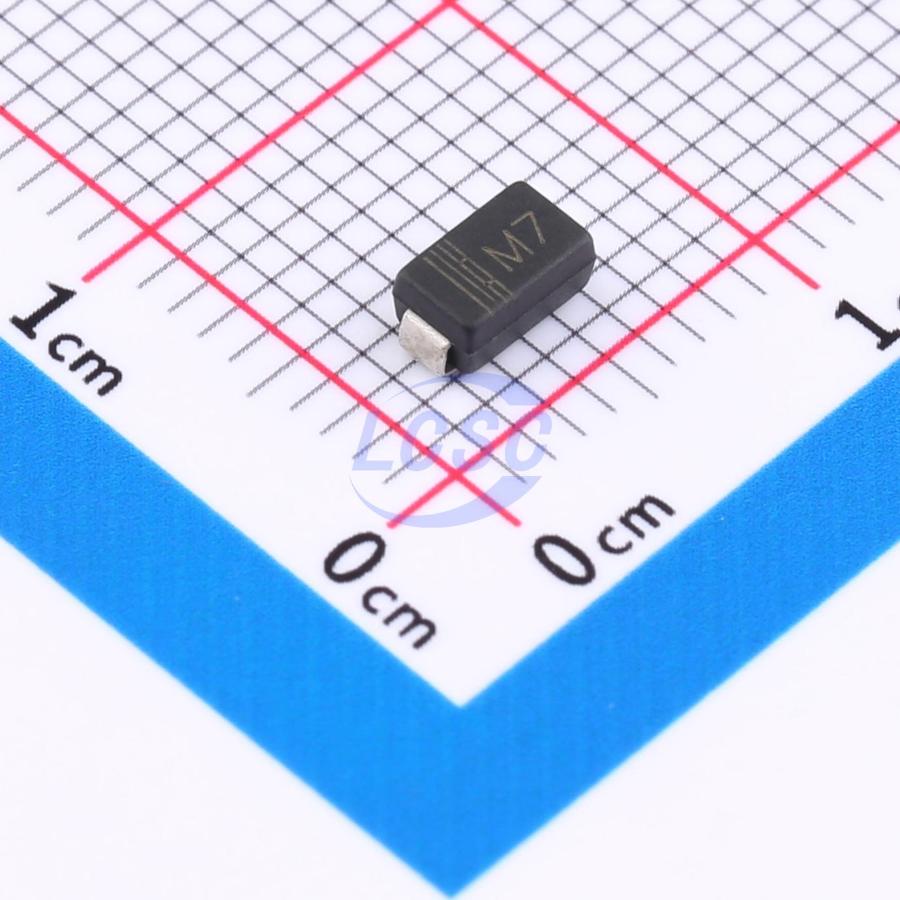

Диод TWGMC 1N4007 — выпрямительный диод общего назначения в исполнении для поверхностного монтажа. Компонент рассчитан на средний выпрямленный ток 1,0 А и максимальное обратное напряжение 1000 В, что соответствует старшей позиции стандартного ряда 1N400x с наибольшим запасом по обратному напряжению.
Прямое падение напряжения на диоде составляет 1,3 В при токе 1,0 А. Обратный ток утечки при 25°C не превышает 10 мкА и возрастает до 500 мкА при 100°C. Неповторяющийся импульсный прямой ток — до 25 А, что определяет устойчивость диода к кратковременным перегрузкам при включении нагрузки. Ёмкость p-n перехода — 15 пФ, тепловое сопротивление переход-вывод — 30°C/Вт.
Диод выпускается в корпусе SOD-123 FL из литого пластика класса горючести UL 94 V-0, выводы — с оловянным покрытием (solder plated). Полярность обозначена катодной полосой или меткой на корпусе, маркировка диода — код A7. Поставляется в ленте, что позволяет устанавливать компонент автоматизированным монтажным оборудованием.
Диапазон рабочих температур и температур хранения — от -65 до +150°C, что даёт запас при работе в горячих зонах блока питания рядом с силовыми элементами. Масса одного диода — 0,01 г.
Основные характеристики
- Тип: выпрямительный диод
- Прямой ток (средний): 1,0 А
- Обратное напряжение: 1000 В
- Прямое напряжение: 1,3 В при 1,0 А
- Обратный ток: 10 мкА при 25°C, 500 мкА при 100°C
- Неповторяющийся импульсный ток: 25 А
- Ёмкость перехода: 15 пФ
- Тепловое сопротивление переход-вывод: 30°C/Вт
- Корпус: SOD-123 FL, литой пластик UL 94 V-0
- Тип монтажа: поверхностный (SMD), поставка в ленте
- Диапазон рабочих температур: -65...+150°C
Где применяется
- Блоки питания: однополупериодное и мостовое выпрямление сетевого и вторичного напряжения
- Цепи защиты от переполюсовки: последовательное включение для блокировки обратного подключения источника питания
- Развязывающие и гасящие цепи: подавление обратных выбросов на индуктивных нагрузках
- Зарядные устройства и адаптеры: выпрямление низкой мощности при ограниченном месте на плате
