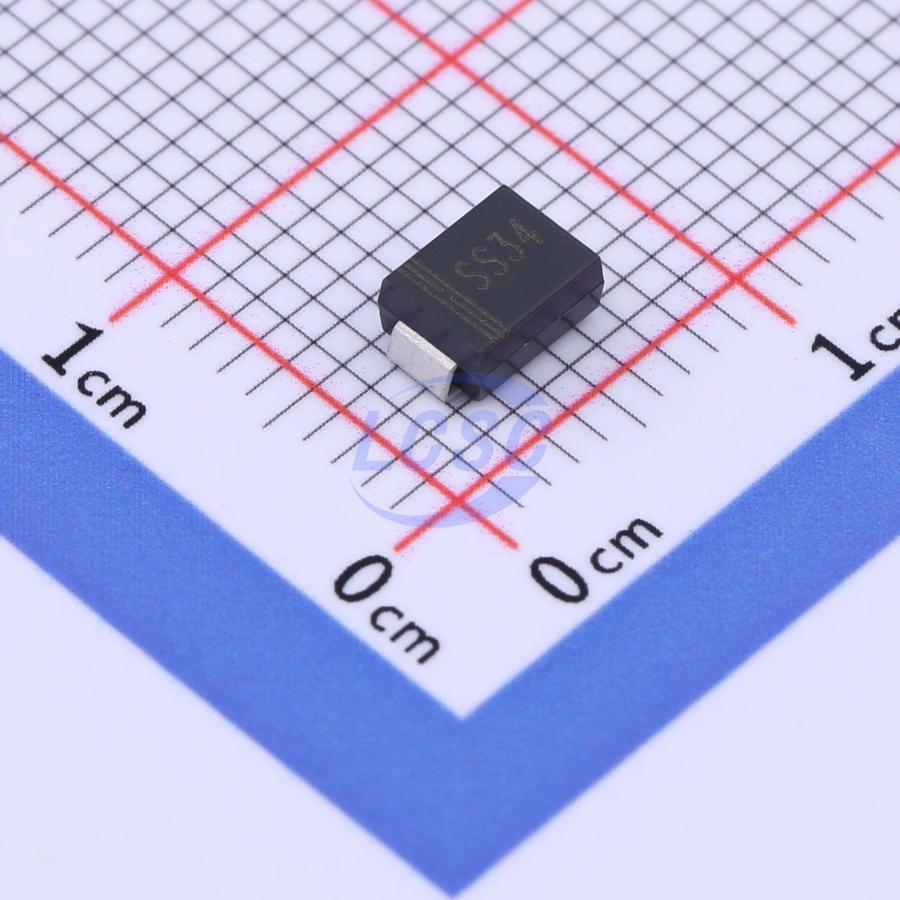

Диод SS34B — диод Шоттки на повторяющееся обратное напряжение 40 В и средний выпрямленный ток до 3 А, исполнение с прямым напряжением 0,55 В. Такое падение напряжения ниже, чем у обычных кремниевых выпрямителей, и снижает потери мощности на самом диоде при работе в цепях с частыми переключениями. Компонент выполнен в корпусе SMB (DO-214AA) для поверхностного монтажа, на корпусе нанесена маркировка SS34.
Ёмкость перехода указана на уровне 250 пФ при обратном напряжении 4 В и частоте измерения 1 МГц. Эта величина определяет скорость переключения диода и заметна в высокочастотных выпрямительных и защитных цепях, где паразитная ёмкость влияет на форму сигнала и потери на перезаряд перехода. Обратный ток утечки зависит от температуры корпуса: при 25 °C он не превышает 0,5 мА, при 100 °C возрастает до 10 мА, поэтому рост тока утечки при нагреве стоит учитывать при расчёте теплового режима устройства.
Диод выдерживает неповторяющийся импульсный ток до 70 А, что позволяет переносить кратковременные броски тока при включении нагрузки без пробоя. Тепловое сопротивление переход-вывод составляет 17 °C/Вт, переход-среда — 55 °C/Вт; эти значения нужны при расчёте отвода тепла через плату или дополнительный теплоотвод. Рабочий диапазон температуры перехода — от −55 до +125 °C, диапазон хранения — от −55 до +150 °C.
Корпус выполнен из литого пластика с классом огнестойкости UL 94V-0, масса компонента — 0,088 г. Такое исполнение рассчитано на автоматизированную SMD-сборку и подходит для плотного размещения на плате без дополнительного крепежа.
Основные характеристики
- Повторяющееся обратное напряжение: 40 В
- Средний выпрямленный ток: 3,0 А
- Прямое напряжение: 0,55 В
- Среднеквадратичное обратное напряжение: 28 В
- Ёмкость перехода: 250 пФ (при 4 В, 1 МГц)
- Обратный ток при 25 °C: 0,5 мА
- Обратный ток при 100 °C: 10 мА
- Неповторяющийся импульсный ток: 70 А
- Тепловое сопротивление переход-вывод: 17 °C/Вт
- Тепловое сопротивление переход-среда: 55 °C/Вт
- Температура перехода: от −55 до +125 °C
- Температура хранения: от −55 до +150 °C
- Корпус: SMB (DO-214AA)
- Материал корпуса: литой пластик, UL 94V-0
- Монтаж: SMD
- Масса: 0,088 г
Где применяется
- Импульсные источники питания: выпрямление на выходе преобразователей за счёт низкого прямого падения напряжения
- Схемы защиты от переполюсовки: блокировка обратного тока при неправильном подключении питания
- Цепи свободного хода в DC-DC преобразователях: быстрое переключение благодаря малой ёмкости перехода
- Компактная бытовая и промышленная электроника: установка в плотной компоновке благодаря корпусу SMB
