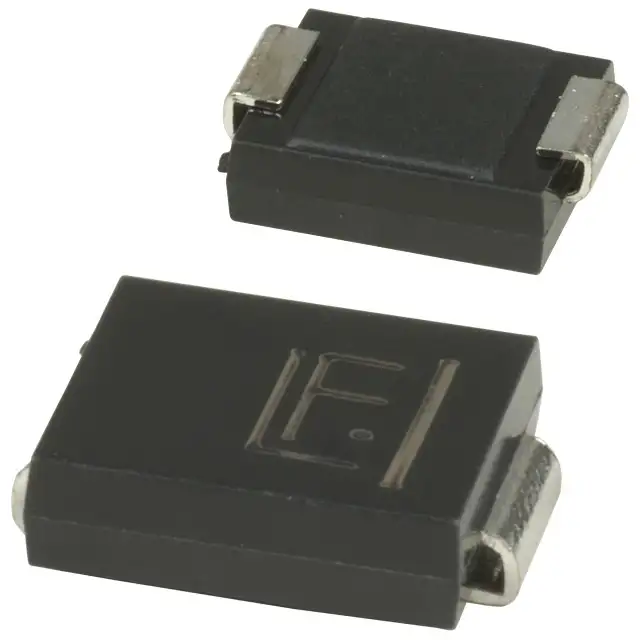

Диод защитный от перенапряжения (TVS, супрессор) SMCJ75A рассчитан на напряжение включения 75 В и ограничивает выброс до напряжения фиксации не более 121 В. Выполнен в корпусе SMC (DO-214AB) для поверхностного монтажа и предназначен для однонаправленного ограничения импульсных перенапряжений в цепях питания и сигнальных линиях.
Пробивное напряжение диода лежит в диапазоне от 83,3 до 92,1 В при тестовом токе 1 мА, температурный коэффициент пробивного напряжения — 0,1%/°C. При импульсной нагрузке по форме 10/1000 мкс диод способен рассеять пиковую импульсную мощность до 1500 Вт при импульсном токе 12,4 А, ограничивая напряжение на защищаемой цепи до уровня фиксации.
В прямом направлении диод пропускает импульсный ток до 200 А при прямом напряжении 3,5 В на токе 100 А, а обратный ток утечки в дежурном режиме не превышает 1 мкА. Постоянная рассеиваемая мощность корпуса — 6,5 Вт, тепловое сопротивление переход-вывод — 15°C/Вт, переход-среда — 75°C/Вт.
Диод работает в диапазоне температуры перехода от -55 до +150°C, диапазон хранения — от -65 до +175°C. Уровень влагочувствительности соответствует Level 1, пайка оплавлением допускается при 260°C в течение 40 секунд, маркировка на корпусе — GGR.
Основные характеристики
- Тип: TVS-диод (супрессор), однонаправленный
- Корпус: SMC (DO-214AB), монтаж SMD
- Обратное рабочее напряжение: 75 В
- Диапазон пробивного напряжения: 83,3–92,1 В при токе 1 мА
- Максимальное напряжение фиксации: 121 В при импульсном токе 12,4 А
- Пиковая импульсная мощность: 1500 Вт (форма импульса 10/1000 мкс)
- Импульсный прямой ток: 200 А
- Обратный ток утечки: 1 мкА
- Рассеиваемая мощность: 6,5 Вт
- Тепловое сопротивление переход-вывод: 15°C/Вт
- Термосопротивление переход-среда: 75°C/Вт
- Диапазон температуры перехода: -55…+150°C
- Диапазон температуры хранения: -65…+175°C
Где применяется
- Промышленная автоматика: защита цепей питания контроллеров и модулей ввода-вывода от импульсных перенапряжений
- Телекоммуникационное оборудование: подавление выбросов на линиях питания и интерфейсах
- Источники питания: защита входных и выходных цепей от коммутационных перенапряжений
- Автомобильная и бортовая электроника: ограничение бросков напряжения в бортовой сети
