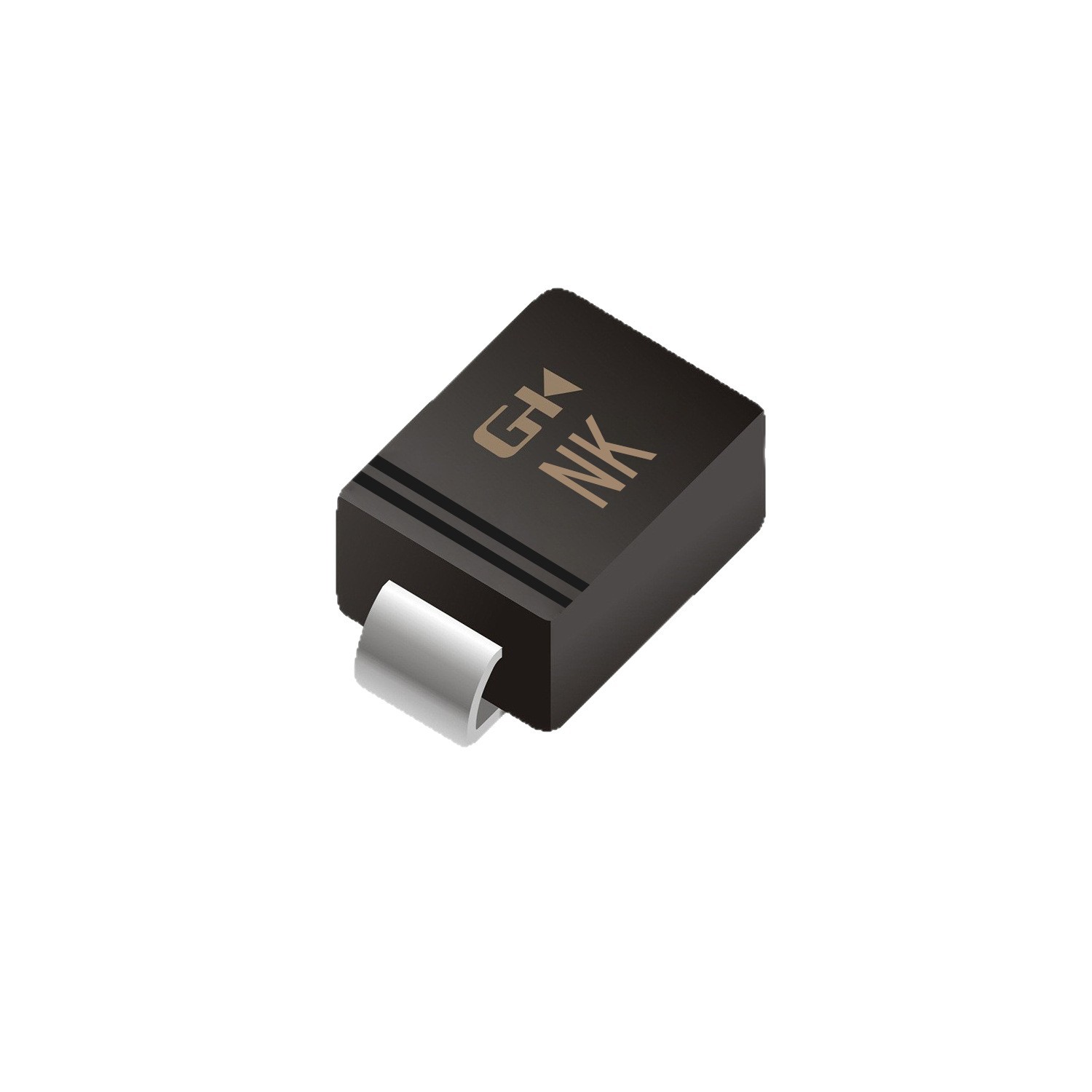

Диод SMBJ6.0A — TVS-диод (диод-супрессор переходных процессов) общего назначения для поверхностного монтажа, применяемый для защиты электронных цепей от импульсных перенапряжений и электростатических разрядов. Прибор представляет собой полупроводниковый переход, который в нормальном режиме не влияет на работу цепи, а при превышении напряжения выше порога пробоя переходит в режим лавинного пробоя и отводит энергию импульса, ограничивая напряжение на защищаемых цепях безопасным уровнем.
Индекс «6.0A» указывает рабочее обратное напряжение супрессора и класс допуска: диод рассчитан на обратное рабочее напряжение 6 В, при этом минимальное напряжение пробоя составляет 6,67 В, а допуск на напряжение пробоя — 5%. При протекании через диод максимального импульсного тока 58,3 А (форма импульса 10/1000 мкс) напряжение ограничения на его выводах не превышает 10,3 В, что и определяет уровень защиты подключённой к нему схемы. Максимальная импульсная мощность, которую диод способен рассеять при таком импульсе, — 600 Вт.
Диод выполнен как однонаправленный (один канал защиты) и работает только в одной полярности цепи, поэтому подключается с учётом полярности защищаемой линии. Корпус — DO-214AA (SMB) для поверхностного монтажа, что позволяет устанавливать компонент автоматизированным способом на плотных платах. Диапазон рабочих температур — от -55 до +150 °C, что допускает применение в условиях с широким перепадом температур, включая бортовую и промышленную аппаратуру.
Основные характеристики
- Корпус: DO-214AA (SMB), поверхностный монтаж
- Тип: TVS-диод (супрессор), однонаправленный, 1 канал
- Обратное рабочее напряжение (тип.): 6 В
- Напряжение пробоя (мин.): 6,67 В
- Допуск напряжения пробоя: 5%
- Напряжение ограничения (макс.) при пиковом токе: 10,3 В
- Максимальный импульсный ток (10/1000 мкс): 58,3 А
- Максимальная импульсная мощность: 600 Вт
- Рабочая температура: от -55 до +150 °C
Где применяется
- Источники питания: защита входных и выходных цепей от коммутационных выбросов и наводок
- Промышленная электроника: подавление импульсных помех на линиях питания и управления оборудованием
- Автомобильная электроника: защита бортовых цепей от переходных процессов при коммутации нагрузок
- Интерфейсные и сигнальные линии: ограничение выбросов напряжения на входах чувствительных микросхем
Специалисты «Азияторга» подберут диод SMBJ6.0A под конкретную схему защиты, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
