Диод SMBJ15CA производства CTK — ограничитель напряжения (супрессор), который защищает электронные цепи от кратковременных выбросов. В обычном режиме он остаётся закрытым и практически не влияет на работу схемы. Когда напряжение на линии превышает порог пробоя, прибор открывается и отводит импульсный ток, удерживая напряжение на защищаемом узле в допустимых пределах.
Для этой позиции рабочее напряжение составляет 15 В, напряжение пробоя — 16,7 В, а максимальное напряжение ограничения при импульсе — 24,4 В. Это означает, что защищаемые микросхемы и каскады должны выдерживать 24,4 В кратковременно. Максимальный импульсный ток равен 24,6 А, импульсная мощность — 600 Вт. Указанные значения относятся к импульсным нагрузкам, а не к длительному протеканию тока.
Буква «A» в обозначении говорит о повышенной точности напряжения пробоя, а буква «C» в этой серии обычно означает двунаправленное исполнение. Оно подходит для линий, где выброс может быть любой полярности. Точную конфигурацию лучше сверить с документацией на конкретную партию.
Корпус SMB (DO-214AA) рассчитан на поверхностный монтаж и подходит для автоматической пайки. Диод указан для цепей постоянного тока. Если в вашей линии рабочее напряжение выше 15 В, такой прибор применять нельзя: он начнёт проводить ток при штатной работе. В этом случае мы подберём позицию с другим классом напряжения.
Основные характеристики
- Производитель: CTK
- Обозначение: SMBJ15CA
- Рабочее напряжение: 15 В
- Напряжение пробоя: 16,7 В
- Напряжение ограничения: 24,4 В
- Импульсная мощность: 600 Вт
- Импульсный ток: 24,6 А
- Тип тока: постоянный

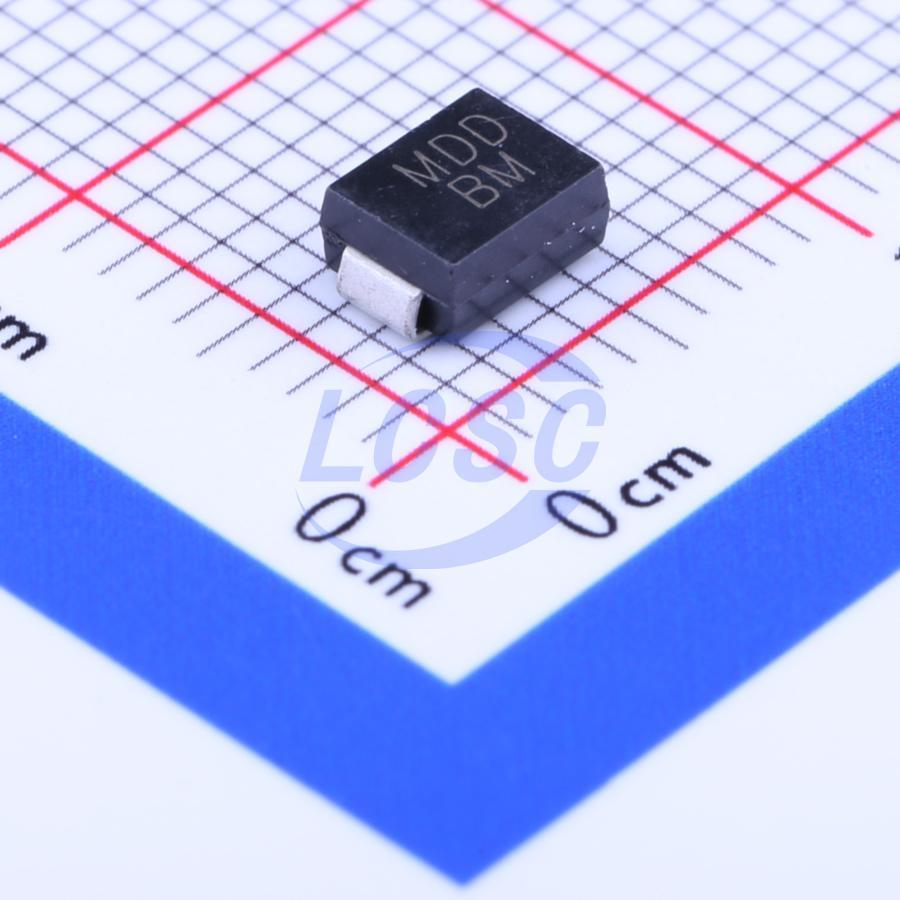

- Корпус: SMB (DO-214AA), поверхностный монтаж
Где применяется
- Блоки питания: защита входных и выходных цепей от выбросов при коммутации нагрузки.
- Телекоммуникационное оборудование: подавление перенапряжений на линиях питания и сигнальных цепях.
- Промышленная автоматика: защита контроллеров и датчиков на линиях 12–15 В от наводок и импульсов.
- Бортовые сети постоянного тока: ограничение бросков напряжения, возникающих при включении индуктивных нагрузок.
