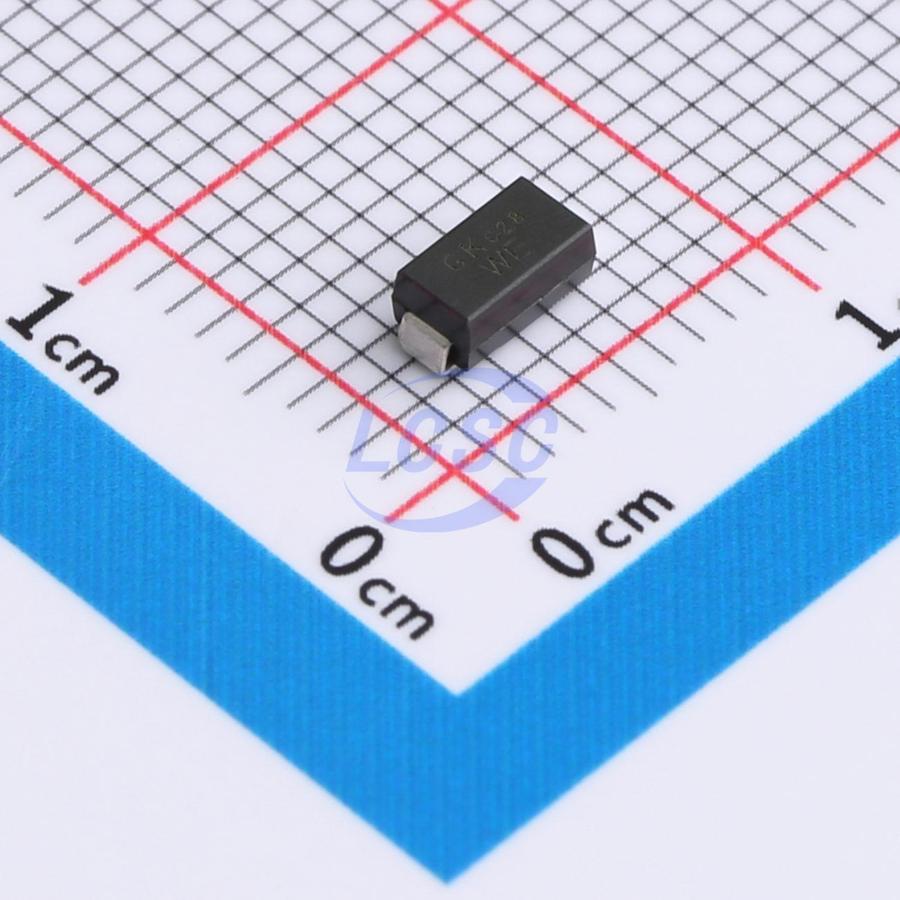

Диод SMAJ5.0CA 22-24+ — защитный TVS-диод (супрессор) производства DIODES Incorporated в корпусе SMA, предназначенный для подавления импульсных перенапряжений в цепях питания и сигнальных линиях. Напряжение включения (standoff voltage) составляет 5 В, максимальное напряжение ограничения при пиковом импульсном токе — 9,2 В.
Прибор двунаправленный (суффикс C в обозначении), поэтому одинаково реагирует на выбросы обеих полярностей и подходит для защиты линий переменного и двухполярного постоянного тока. Импульсная мощность рассеивания достигает 400 Вт при стандартном испытательном импульсе, пиковый импульсный ток — 43,5 А. Напряжение пробоя измеряется при токе 10 мА и лежит в диапазоне от 6,40 В до 7,25 В.
Диод сохраняет работоспособность в диапазоне температур от -55°C до +150°C, а хранение допускается при температурах от -55°C до +175°C. Обратный ток утечки не превышает 800 мкА в однонаправленном исполнении и 1,6 мА в двунаправленном при напряжении включения до 10 В. Прямое напряжение при импульсном токе 35 А не превышает 3,5 В.
Корпус SMA выполнен из литого пластика с классом горючести UL 94V-0, выводы имеют бессвинцовое оловянное покрытие, совместимое с пайкой оплавлением. Уровень чувствительности к влаге соответствует классу 1 по J-STD-020, что не требует особых условий хранения перед монтажом.
Основные характеристики
- Тип: TVS-диод (супрессор), двунаправленный
- Напряжение включения: 5,0 В
- Напряжение ограничения: 9,2 В
- Импульсная мощность: 400 Вт
- Пиковый импульсный ток: 43,5 А
- Напряжение пробоя: 6,40–7,25 В при токе 10 мА
- Прямое напряжение: 3,5 В при импульсном токе 35 А
- Обратный ток утечки: 800 мкА (однонаправленный) / 1,6 мА (двунаправленный)
- Корпус: SMA, монтаж SMD
- Диапазон рабочих температур: -55...+150°C
- Диапазон температур хранения: -55...+175°C
- Чувствительность к влаге: уровень 1 по J-STD-020
Где применяется
- Защита цепей питания: подавление выбросов напряжения при коммутации индуктивных нагрузок
- Сигнальные линии: защита входов интерфейсных микросхем от статических разрядов и наводок
- Промышленная автоматика: узлы управления, подверженные импульсным помехам от силового оборудования
- Бытовая электроника: защита блоков питания и портов от кратковременных перенапряжений в сети
