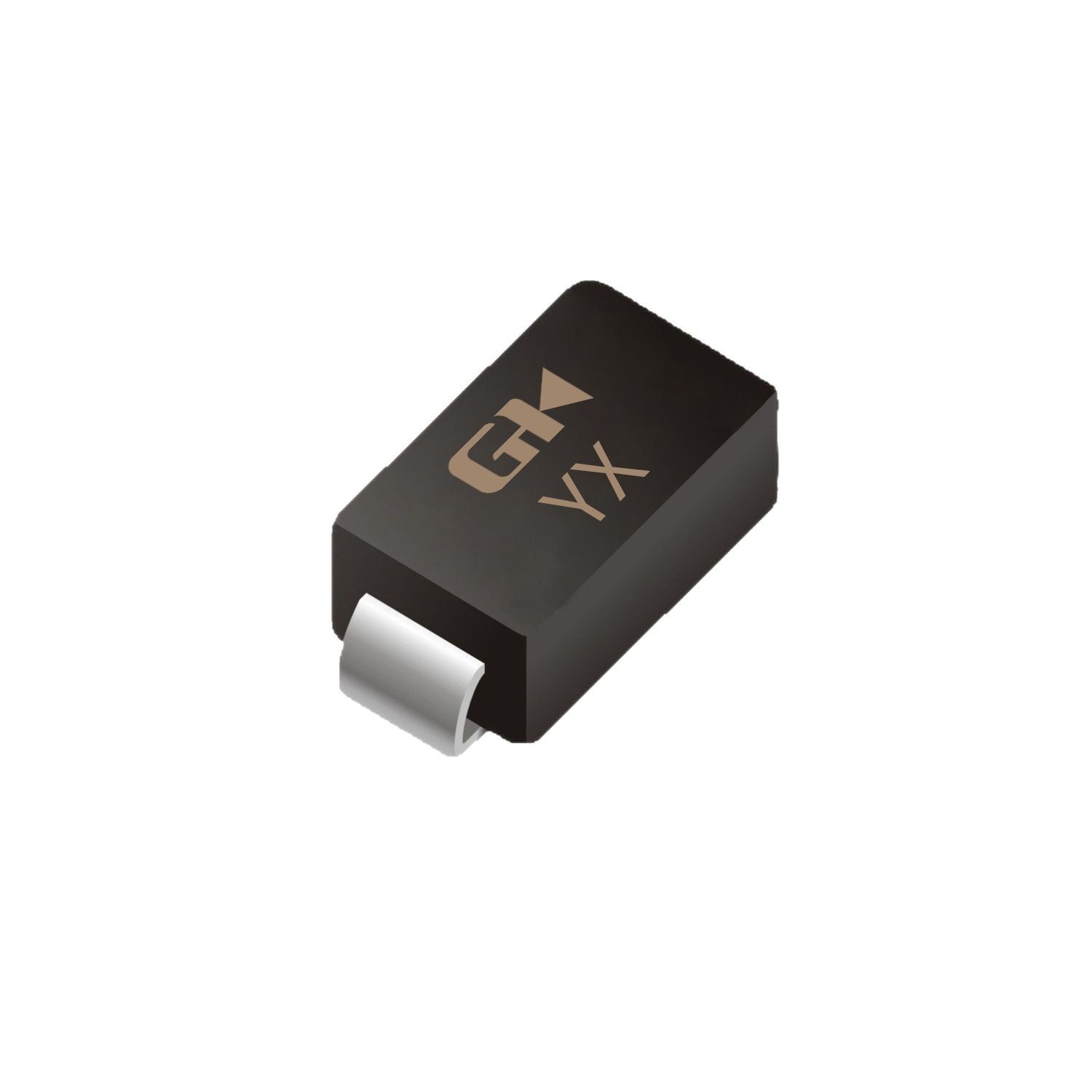

Диод SMAJ48CA 23+ — двунаправленный защитный диод класса TVS (супрессор) в корпусе SMA, предназначенный для ограничения импульсных перенапряжений в цепях с рабочим напряжением 48 В. У корпуса отсутствует катодная полоса — это признак двунаправленного исполнения: диод одинаково ограничивает выбросы напряжения обеих полярностей и может устанавливаться в цепь без учёта направления тока, в отличие от однонаправленных супрессоров той же линейки.
Напряжение отсечки (standoff voltage), при котором диод остаётся в закрытом состоянии и не влияет на работу схемы, составляет 48 В. Пробой начинается в диапазоне от 53,3 В до 58,9 В, а при воздействии пикового импульса напряжение на диоде ограничивается на уровне 77,4 В. Ток, при котором проверяется точка пробоя, задан на уровне 1,0 мА — это технологический параметр контроля, а не рабочий режим.
Импульсная мощность рассеивания достигает 400 Вт при пиковом импульсном токе 5,2 А, чем и определяется энергия одиночного импульса, которую диод способен погасить без разрушения. Ток обратной утечки в закрытом состоянии не превышает 5,0 мкА, а при длительной нагрузке диод рассеивает до 1,0 Вт. Отдельно задан предельный однократный прямой импульс тока — 40 А, на случай прямого включения в защищаемой цепи.
Корпус SMA (DO-214AC) для поверхностного монтажа имеет длину от 4,80 до 5,59 мм, ширину от 4,00 до 4,60 мм и высоту до 2,92 мм, вес компонента — 0,064 г. Выводы покрыты бессвинцовым составом на основе олова, уровень чувствительности к влаге — 1, что снимает ограничения по срокам хранения перед монтажом. Диапазон рабочих температур перехода — от -55°C до +150°C, температур хранения — от -55°C до +175°C, материал корпуса соответствует классу огнестойкости UL 94 V-0.
Основные характеристики
- Напряжение отсечки (standoff voltage): 48 В
- Диапазон пробойного напряжения: 53,3–58,9 В
- Ограничиваемое напряжение при пиковом импульсе: 77,4 В
- Импульсная мощность рассеивания: 400 Вт
- Пиковый импульсный ток: 5,2 А
- Ток обратной утечки: 5,0 мкА
- Постоянная рассеиваемая мощность: 1,0 Вт
- Предельный однократный прямой импульс тока: 40 А
- Корпус: SMA (DO-214AC)
- Тип монтажа: поверхностный (SMD)
- Полярность: двунаправленный, без катодной полосы
- Диапазон рабочих температур: от -55°C до +150°C
- Класс огнестойкости: UL 94 V-0
Где применяется
- Цепи питания на 48 В: защита входов преобразователей и модулей промышленной автоматики от импульсных выбросов в сети с этим номиналом
- Линии передачи данных: подавление наводок и электростатических разрядов на сигнальных линиях без привязки к полярности сигнала
- Источники питания: ограничение выбросов напряжения при коммутации индуктивных нагрузок и в переходных режимах
- Телекоммуникационное оборудование: защита входных цепей устройств, питающихся от источников с номиналом около 48 В
