Диод защитный от перенапряжения - TVS (супрессор) 48В включение 77.4В ограничение SMA — двунаправленный супрессорный диод, предназначенный для защиты электронных цепей от импульсных перенапряжений. Рабочее напряжение (напряжение, при котором диод остаётся закрытым) — 48 В, поэтому его удобно ставить на линии с этим номиналом, включая шины питания телекоммуникационного оборудования. Корпус не имеет катодной полосы — это визуальный признак двунаправленного исполнения: диод одинаково защищает цепь при перенапряжении обеих полярностей, без привязки к направлению тока.
Порог пробоя лежит в диапазоне от 53.3 В до 58.9 В при тестовом токе 1.0 мА — именно в этом окне диод переходит в проводящее состояние и начинает отводить избыточную энергию. При развитии импульса напряжение на диоде ограничивается на уровне 77.4 В (напряжение фиксации) при пиковом импульсном токе до 5.2 А, а пиковая импульсная мощность, которую диод способен рассеять кратковременно, достигает 400 Вт. В установившемся режиме, без импульсных нагрузок, диод рассеивает мощность до 1.0 Вт, а ток утечки в закрытом состоянии не превышает 5.0 мкА, что не создаёт заметной дополнительной нагрузки на защищаемую линию. Прямой импульсный ток допускается до 40 А.

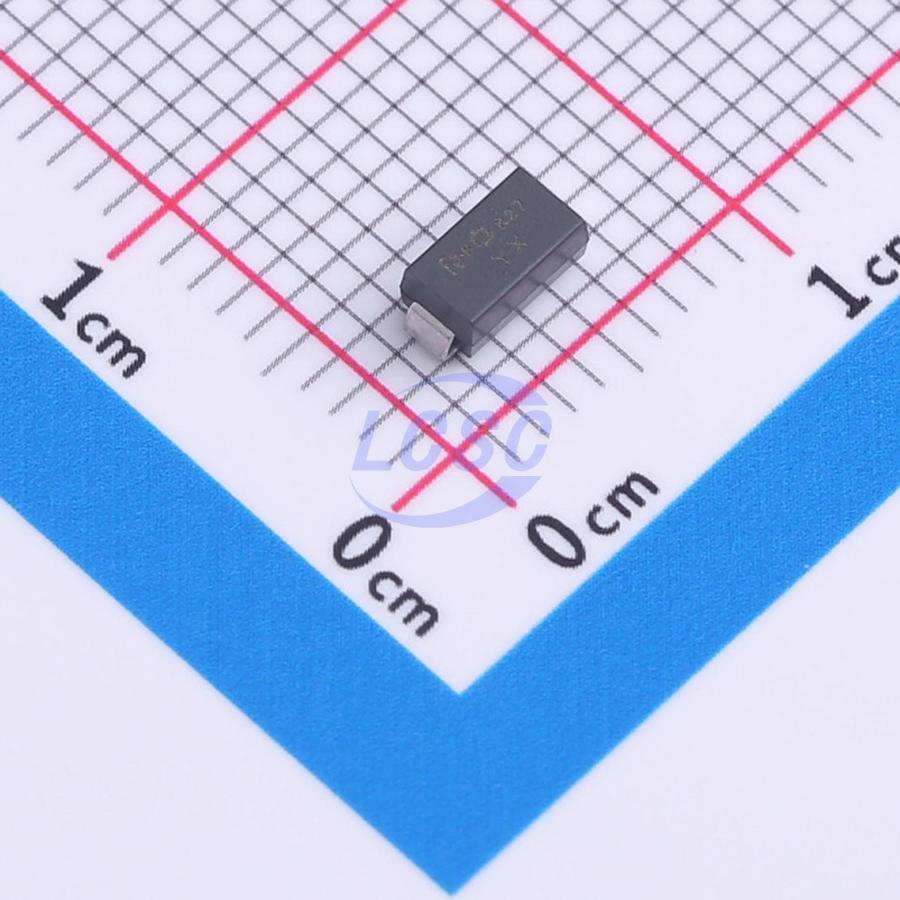

Исполнение — поверхностный монтаж в корпусе SMA (DO-214AC): длина корпуса от 4.80 до 5.59 мм, ширина от 4.00 до 4.60 мм, высота не более 2.92 мм при минимуме 2.29 мм, масса — 0.064 г. Выводы покрыты матовым оловом без свинца, корпус промаркирован кодом JX для идентификации на плате при визуальном контроле. Материал корпуса соответствует классу горючести UL94 V-0, уровень чувствительности к влаге — 1, то есть компонент не требует особых условий хранения перед пайкой.
Рабочий диапазон температур перехода — от -55°C до +150°C, диапазон хранения — от -55°C до +175°C, что позволяет использовать диод в оборудовании с широким температурным допуском, включая уличные шкафы и удалённые узлы связи.
Основные характеристики
- Тип компонента: двунаправленный TVS-диод (супрессор)
- Рабочее напряжение (standoff): 48 В
- Диапазон пробойного напряжения: 53.3–58.9 В при токе 1.0 мА
- Напряжение фиксации: 77.4 В
- Пиковая импульсная мощность: 400 Вт
- Пиковый импульсный ток: 5.2 А
- Прямой импульсный ток: 40 А
- Мощность в установившемся режиме: 1.0 Вт
- Ток утечки: 5.0 мкА
- Корпус: SMA (DO-214AC), длина 4.80–5.59 мм, ширина 4.00–4.60 мм, высота до 2.92 мм
- Масса: 0.064 г
- Покрытие выводов: матовое олово (без свинца)
- Класс горючести корпуса: UL94 V-0
- Уровень влагочувствительности: 1
- Рабочая температура: от -55°C до +150°C
- Температура хранения: от -55°C до +175°C
- Маркировка: JX
