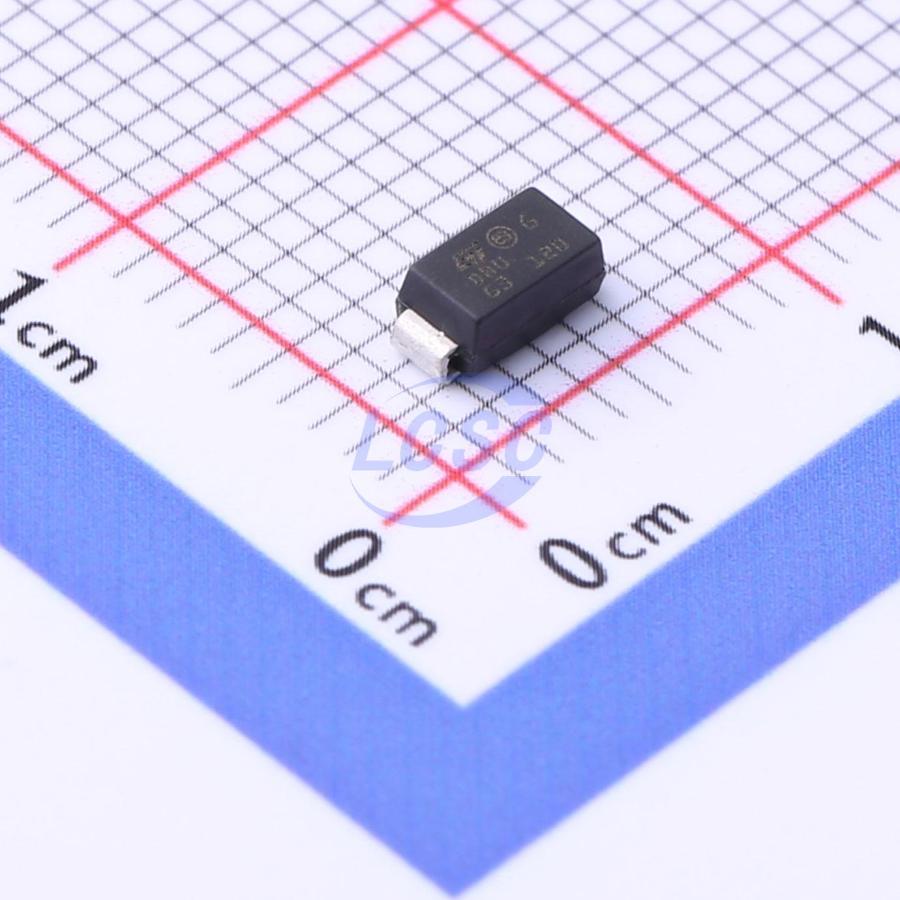

Диод SMAJ26CA-TR — двунаправленный TVS-диод (супрессор переходных перенапряжений) для защиты электронных цепей от импульсных перенапряжений и электростатических разрядов. В штатном режиме диод не влияет на прохождение рабочего сигнала, а при выбросе напряжения мгновенно открывается и отводит избыточную энергию импульса, не давая ей повредить чувствительные компоненты схемы.
Исполнение SMAJ26CA-TR рассчитано на обратное рабочее напряжение (standoff) 26 В и минимальное напряжение пробоя 28,9 В — диод остаётся закрытым при штатном уровне сигнала и открывается только при превышении этого порога. При срабатывании напряжение на защищаемой линии ограничивается на уровне не более 53,5 В при пиковом импульсном токе, и это значение задаёт запас прочности для компонентов, которые диод защищает.
Диод двунаправленный, с одним каналом защиты, поэтому ограничивает выбросы обеих полярностей. Этим он отличается от однонаправленных TVS-диодов, которые пропускают ток защиты только в одну сторону и для второй полярности требуют отдельного компонента. Такое исполнение удобно для линий переменного сигнала и для случаев, когда полярность возможной помехи заранее неизвестна.
Корпус DO-214AC (SMA) предназначен для поверхностного монтажа и обеспечивает пиковую импульсную мощность рассеивания до 400 Вт при стандартном испытательном импульсе 8/20 мкс, чему соответствует пиковый импульсный ток 43 А. Диапазон рабочих температур перехода — от −55 до 150 °C, что позволяет применять компонент в аппаратуре с расширенными требованиями по температуре эксплуатации.
Основные характеристики
- Тип: TVS-диод (супрессор), двунаправленный
- Количество каналов защиты: 1
- Напряжение обратное рабочее (standoff): 26 В
- Напряжение пробоя (мин.): 28,9 В
- Напряжение ограничения (макс.) при пиковом токе: 53,5 В
- Пиковый импульсный ток (8/20 мкс): 43 А
- Пиковая импульсная мощность: 400 Вт
- Диапазон рабочих температур: от −55 до 150 °C
- Корпус: DO-214AC (SMA)
- Монтаж: поверхностный (SMD)
Где применяется
- Цепи питания: ограничение импульсных выбросов на входах DC/DC-преобразователей и линейных стабилизаторов
- Интерфейсные и сигнальные линии: защита портов передачи данных от наводок и электростатических разрядов
- Промышленная электроника: узлы, подверженные коммутационным помехам и наводкам в протяжённых кабельных трассах
- Аппаратура с расширенным диапазоном температур: устройства, работающие при пониженных и повышенных температурах окружающей среды
