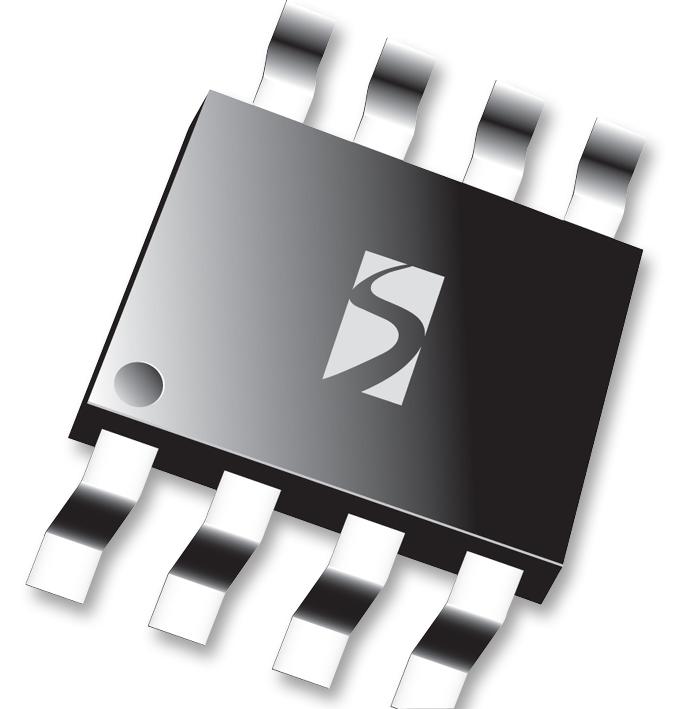

Диод, Semtech, SLVU2.8-4 — TVS-диод (диод-супрессор) с четырьмя независимыми каналами защиты в одном корпусе, предназначенный для подавления электростатических разрядов и импульсных перенапряжений на линиях передачи данных. Такое исполнение позволяет одним компонентом закрыть сразу несколько сигнальных линий интерфейса, например пары проводников Ethernet, вместо установки отдельного диода на каждую линию.
Рабочий диапазон компонента рассчитан на низковольтные линии связи: обратное рабочее напряжение не превышает 2,8 В, а минимальное напряжение пробоя составляет 3 В. При превышении этого порога диод переходит в проводящее состояние по принципу лавинного пробоя и ограничивает выброс напряжения на уровне не более 21 В при пиковом импульсном токе. Запас между рабочим напряжением и напряжением ограничения защищает входные каскады приёмопередатчиков и контроллеров интерфейсов от повреждения при наводках и разрядах статического электричества.
Диод рассчитан на кратковременные мощные импульсы: пиковый импульсный ток при форме импульса 8/20 мкс достигает 30 А, а пиковая импульсная мощность составляет 600 Вт. Ёмкость канала на частоте 1 МГц равна 6 пФ, что ограничивает искажение высокочастотного сигнала при включении диода параллельно линии данных.
Данное исполнение выполнено в корпусе 8-SOIC шириной 3,90 мм для поверхностного монтажа, что позволяет разместить защиту всех четырёх линий компактно рядом с разъёмом или трансформатором интерфейса. Диапазон рабочих температур перехода — от -55 до +125 °C, поэтому компонент подходит как для установки в помещении, так и для оборудования с широким температурным диапазоном эксплуатации.
Основные характеристики
- Рабочее обратное напряжение: не более 2,8 В
- Напряжение пробоя (мин.): 3 В
- Напряжение ограничения при пиковом токе: не более 21 В
- Пиковый импульсный ток (8/20 мкс): 30 А
- Пиковая импульсная мощность: 600 Вт
- Ёмкость канала при 1 МГц: 6 пФ
- Число каналов защиты: 4, однонаправленные
- Корпус: 8-SOIC, ширина 3,90 мм
- Монтаж: поверхностный (SMD)
- Диапазон рабочих температур перехода: от -55 до +125 °C
Где применяется
- Сетевое оборудование: защита портов Ethernet и линий витой пары от статики и импульсных помех
- Портативная электроника: компактная защита интерфейсных линий при ограниченном месте на плате
- Промышленная автоматизация: защита цифровых интерфейсов контроллеров и датчиков от наводок в кабельных трассах
- Телекоммуникационное оборудование: групповая защита нескольких сигнальных линий одним компонентом
