Диод MCC MBR0520-TP — диод Шоттки на обратное напряжение 20 В и средний прямой ток 0,5 А. В отличие от обычных выпрямительных диодов, диод Шоттки открывается при меньшем прямом напряжении и переключается быстрее за счёт малой ёмкости перехода, что снижает потери на выпрямление и коммутацию в маломощных цепях.
Максимальное повторяющееся обратное напряжение составляет 20 В, максимальное действующее напряжение переменного тока — 14 В. Средний прямой ток — 0,5 А, а импульсный прямой ток может достигать 5,5 А, что позволяет диоду кратковременно выдерживать броски тока при включении нагрузки без выхода из строя.
Прямое падение напряжения не превышает 0,45 В при токе 0,5 А — заметно меньше, чем у кремниевых выпрямительных диодов, что снижает тепловые потери на самом диоде. Максимальный обратный ток утечки ограничен значением 0,2 мА. Рассеиваемая мощность диода — 410 мВт, тепловое сопротивление переход-среда — 244 °C/Вт, типовая ёмкость перехода — 30 пФ при измерении на частоте 1 МГц и напряжении 4 В, что важно для применения в высокочастотных цепях.

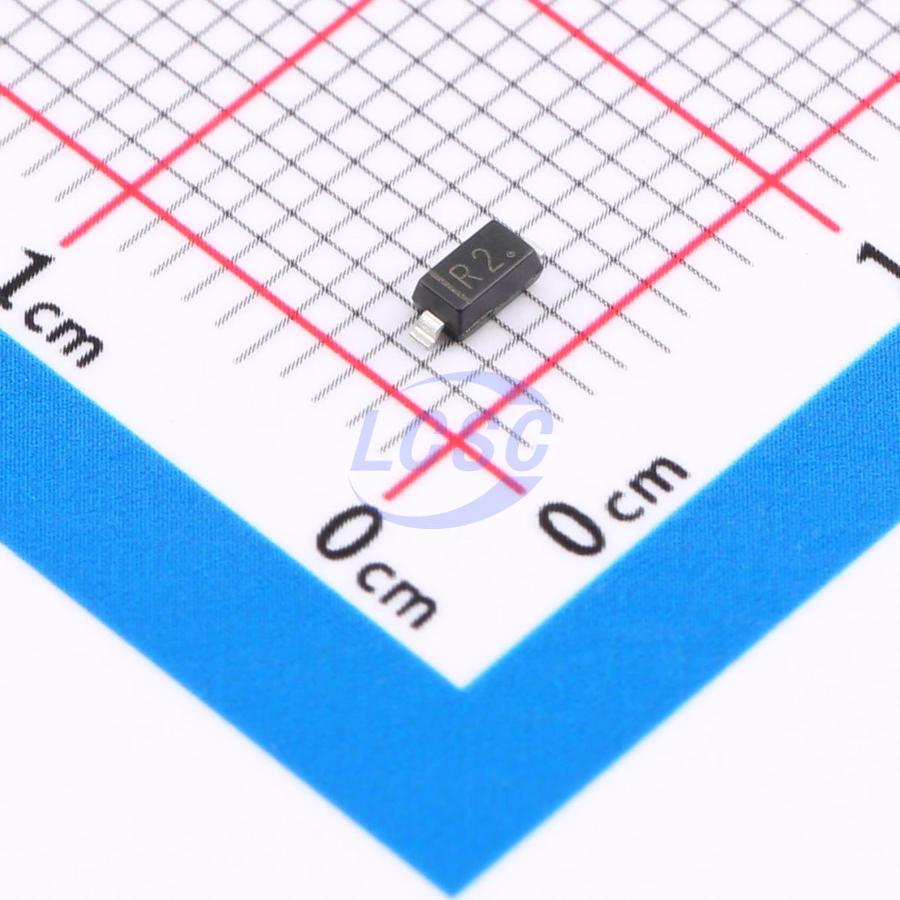

Диод выпускается в корпусе SOD-123 для поверхностного монтажа. Диапазон рабочих температур и температур хранения — от -55 до +150 °C. Уровень чувствительности к влаге — 1, что означает отсутствие ограничений по времени хранения на воздухе до пайки. Корпус выполнен из компаунда с классом огнестойкости UL 94 V-0, предусмотрен вариант исполнения без содержания галогенов.
Основные характеристики
- Тип: диод Шоттки
- Макс. обратное напряжение: 20 В
- Макс. действующее (RMS) напряжение: 14 В
- Средний прямой ток: 0,5 А
- Импульсный прямой ток: 5,5 А
- Прямое напряжение: не более 0,45 В при токе 0,5 А
- Обратный ток утечки: не более 0,2 мА
- Рассеиваемая мощность: 410 мВт
- Тепловое сопротивление переход-среда: 244 °C/Вт
- Ёмкость перехода: 30 пФ (типовая, на частоте 1 МГц при напряжении 4 В)
- Диапазон рабочих температур: от -55 до +150 °C
- Корпус: SOD-123, для поверхностного монтажа
- Уровень чувствительности к влаге: 1
Где применяется
- Защита от переполюсовки: низкое прямое падение напряжения снижает потери при защите цепей питания от обратного подключения
- Высокочастотное выпрямление: малая ёмкость перехода уменьшает потери при переключении в импульсных источниках питания
- Схемы диодного ИЛИ: переключение между несколькими источниками питания с минимальным падением напряжения
- Бытовая и портативная электроника: компактный корпус SOD-123 для плотного монтажа на печатной плате
