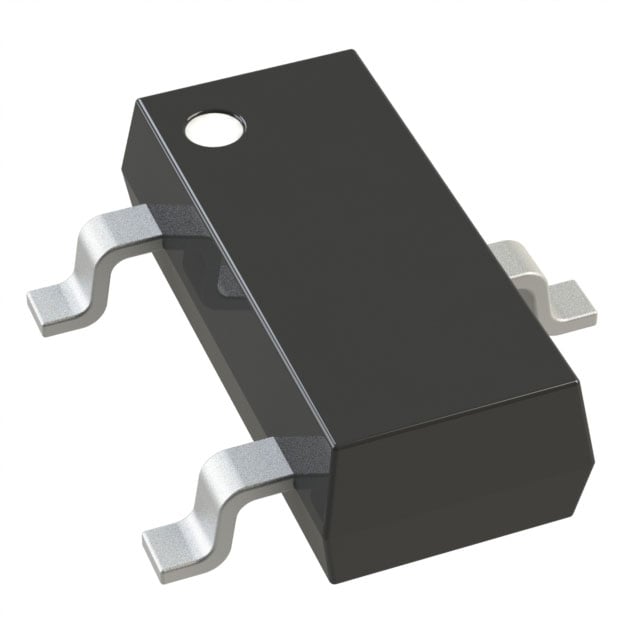

Диод Diodes BAT54A-7-F — диод Шоттки малой мощности в миниатюрном пластиковом корпусе SOT-23 для поверхностного монтажа. Благодаря барьеру Шоттки он имеет малое прямое падение напряжения и очень быстро переключается, поэтому его применяют там, где обычный кремниевый диод слишком медленный или даёт лишние потери.
Постоянное обратное напряжение составляет 30 В, средний выпрямленный ток — 200 мА. Повторяющийся импульсный прямой ток допускается до 300 мА, неповторяющийся импульсный — до 600 мА. Рассеиваемая мощность равна 200 мВт. Обратный ток не превышает 2 мкА при напряжении 25 В.
Прямое падение напряжения растёт вместе с током: 240 мВ при 0,1 мА, 320 мВ при 1 мА, 400 мВ при 10 мА, 500 мВ при 30 мА и не более 800 мВ при 100 мА. Время обратного восстановления не превышает 5 нс, полная ёмкость — не более 10 пФ при обратном напряжении 1 В и частоте 1 МГц. Тепловое сопротивление переход–корпус — 180 °C/Вт, диапазон рабочих температур и хранения — от −65 до 150 °C.
Корпус выполнен из формовочного пластика, не содержащего галогенов, класс горючести по UL — 94 V-0. Выводы покрыты матовым оловом, покрытие не содержит свинца. На корпусе нанесена маркировка KL2, масса прибора около 0,008 г. Для разводки платы производитель приводит рекомендуемую контактную площадку, в том числе размер 2,0 мм между центрами и 2,9 мм по длине объединённой площадки. Допустимый ток невелик, поэтому в силовых цепях диод не применяют.
Основные характеристики
- Тип: диод Шоттки
- Обратное напряжение: 30 В
- Средний прямой ток: 200 мА
- Импульсный ток: 300 мА повторяющийся, 600 мА неповторяющийся
- Прямое напряжение: не более 800 мВ
- Обратный ток: не более 2 мкА при 25 В
- Время восстановления: не более 5 нс
- Ёмкость: не более 10 пФ
- Рассеиваемая мощность: 200 мВт
- Температура: от −65 до 150 °C
- Корпус: SOT-23, маркировка KL2
Где применяется
- Защита от обратной полярности: малое падение напряжения уменьшает потери на входе питания.
- Импульсные источники питания: маломощные выпрямительные и развязывающие цепи.
- Высокочастотные схемы: детекторы и ограничители, где важны малая ёмкость и быстрое переключение.
- Защита сигнальных линий: ограничение выбросов напряжения в цепях малого тока.
