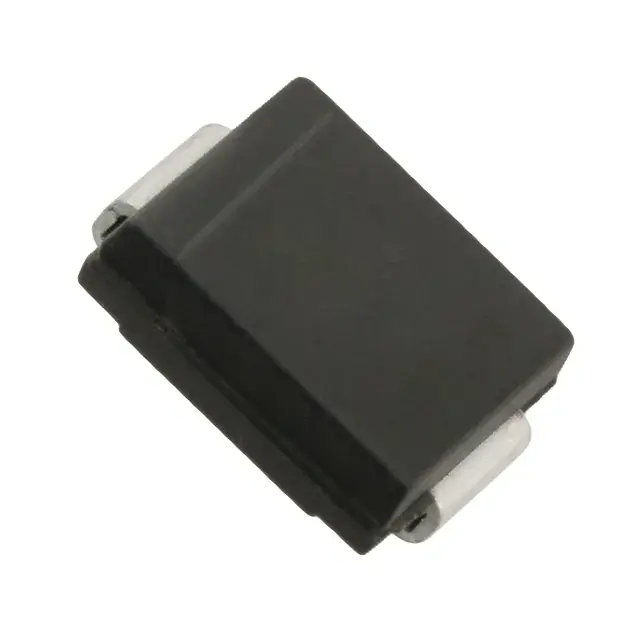

Диод Diodes B540C-13-F — диод Шоттки в корпусе SMC (DO-214 AB) с максимальным обратным напряжением 40 В и прямым током 5 А. Это быстрый диод с низким прямым падением напряжения, типовое значение которого составляет 0,475 В при номинальном токе. Компактный корпус делает компонент удобным для поверхностного монтажа на платах любого размера.
Диод Шоттки B540C отличается от обычных p-n переходов быстрым временем восстановления, что важно в высокочастотных схемах и источниках питания. Максимальное падение напряжения 0,55 В гарантирует эффективную работу при номинальном токе. Рабочий диапазон температур от −55 до +150 °C позволяет использовать компонент в промышленных условиях и в потребительской электронике.
Тепловое сопротивление переход-вывод составляет 10 °C/W, что облегчает расчет теплоотвода для высокотоковых приложений. Ток утечки при обратном смещении не превышает 0,5 мА при комнатной температуре и 20 мА при максимальной рабочей температуре. Импульсный прямой ток может достигать 100 А. Компонент соответствует стандартам надежности в промышленной электронике.
Основные характеристики
Диод Шоттки 40 В, 5 А, корпус SMC (DO-214 AB), прямое напряжение 0,475 В (типовое), рабочий диапазон −55…+150 °C.
Где применяется
- Импульсные источники питания: выпрямитель вторичной обмотки, обеспечивающий низкие потери
- Защита от обратной полярности: предотвращение повреждения схемы при неправильном подключении питания
- Синхронные выпрямители: в схемах с низким выходным напряжением
- Высокочастотные устройства: демодуляторы, детекторы, устройства с частотами до сотен МГц
Для подбора диода с другими параметрами и уточнения сроков поставки обратитесь к специалистам компании. Заявку направляйте на micro@tkasiatorg.ru.
