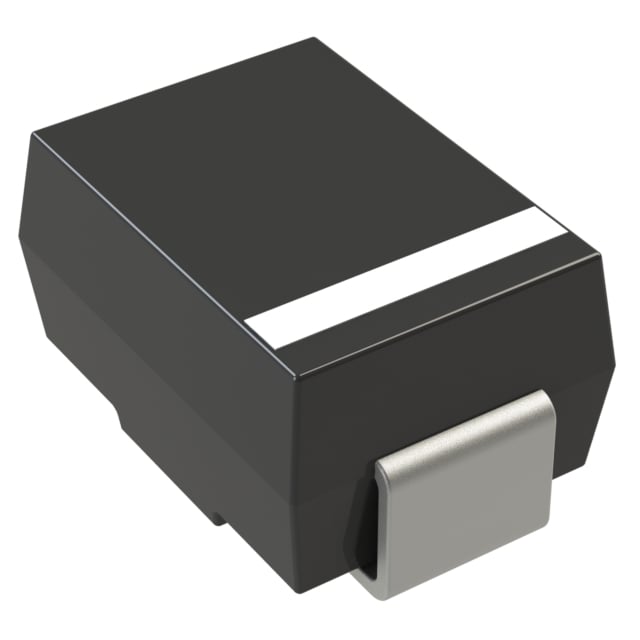

Диод Diodes B140-13-F — диод Шоттки с обратным напряжением 40 В и прямым током 1 А в компактном SMD-корпусе SMA (DO-214 AC). Благодаря низкому падению напряжения на переходе (макс. 0,5 В при токе 1 А) и малому времени восстановления используется в высокочастотных выпрямителях и защитных цепях импульсных источников питания.
Диод Шоттки отличается от обычного кремниевого диода тем, что переход образован контактом металл-полупроводник вместо p-n перехода. Это обеспечивает меньшее падение напряжения и быстрое переключение, что важно при работе с частотами в десятки и сотни килогерц. Обратный ток при номинальном напряжении не превышает 0,5 мА при 25 °C и 1 мА при 100 °C.
Компонент рассчитан на кратковременные импульсные токи до 30 А и может работать в диапазоне температур от −65 до +150 °C. Общее тепловое сопротивление переход-корпус составляет 20 °C/Вт, что позволяет оценить нагрев при известной мощности рассеивания.
Основные характеристики
Обратное напряжение 40 В, прямой ток 1 А, падение напряжения 0,5 В, корпус SMA, импульсный ток до 30 А. Диапазон −65…+150 °C.
Где применяется
- Импульсные источники питания: вторичный выпрямитель в преобразователях с высокой частотой коммутации
- Защита от обратной полярности: предотвращение повреждения схемы при неправильном подключении
- DC/DC-преобразователи: синхронное выпрямление в цепях с высокими токами
- ВЧ-выпрямители: детекторы и смесители в диапазонах килогерц и мегагерц
Специалисты компании помогут выбрать диод в соответствии с вашей схемой, подберут аналог при необходимости и рассчитают срок поставки. Отправьте заявку на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
