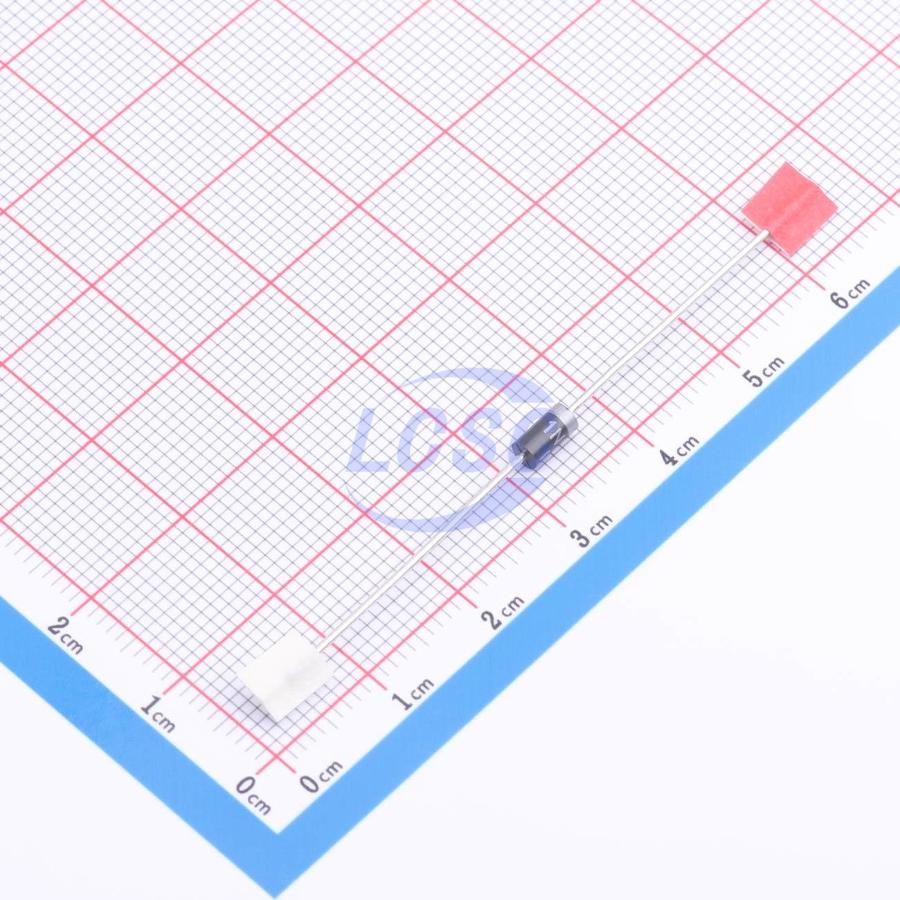

Диод 1N5819 — выпрямительный диод Шоттки в выводном корпусе DO-41, рассчитанный на прямой ток до 1 А и обратное напряжение 40 В. Низкое прямое падение напряжения 0,6 В отличает его от обычных кремниевых выпрямительных диодов и снижает потери мощности при переключении.
Корпус DO-41 имеет длину 4,06–5,21 мм и диаметр 2,00–3,00 мм, вывод — диаметром 0,50–0,60 мм, что соответствует стандартному посадочному месту для выводных диодов этого класса. Масса компонента — 0,34 г. Полярность обозначена катодной полосой на корпусе, что упрощает монтаж вручную и визуальный контроль ориентации при пайке.
Рабочий диапазон температур и диапазон хранения составляет от -65°C до +150°C, что позволяет использовать диод в устройствах с широким размахом температур эксплуатации, включая уличную и автомобильную электронику. При работе на ёмкостную нагрузку производитель рекомендует снижать допустимый ток на 20% от номинала — это учитывается при расчёте цепей с конденсаторами на выходе выпрямителя.
Благодаря барьеру Шоттки диод переключается быстрее кремниевых аналогов и не накапливает заряд восстановления, что важно в высокочастотных импульсных схемах.
Основные характеристики
- Тип: диод Шоттки, выпрямительный
- Корпус: DO-41, выводной монтаж
- Максимальный прямой ток: 1 А
- Обратное напряжение: 40 В
- Прямое напряжение: 0,6 В
- Рабочая температура: от -65°C до +150°C
- Полярность: катодная полоса
- Масса: 0,34 г
Где применяется
- Импульсные преобразователи: выпрямление на высокой частоте переключения
- Защита от переполюсовки: включение в цепи питания для блокировки обратного тока
- Импульсные блоки питания: диод в цепи выходного выпрямителя или обратной связи
- Низковольтные силовые цепи: снижение потерь за счёт малого прямого падения напряжения
