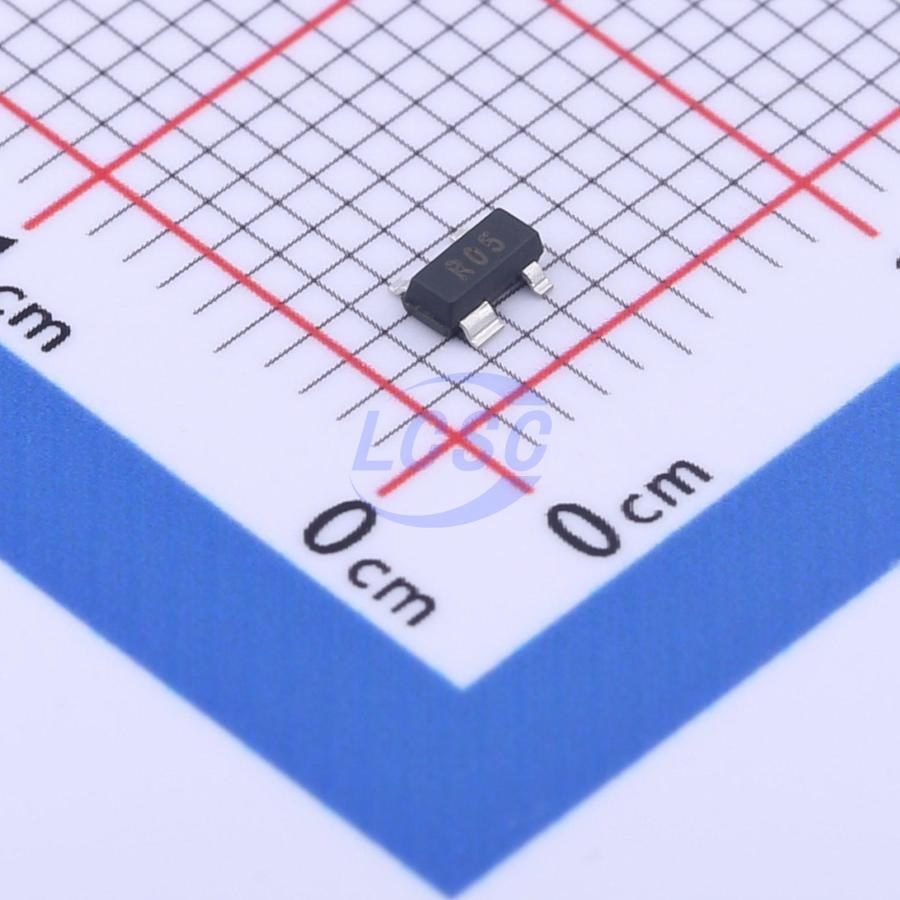

Диод Semtech SR05.TCT — TVS-диод (супрессор) для защиты линий передачи данных от электростатических разрядов и импульсных перенапряжений. Рабочее напряжение защищаемой линии — 5 В, при импульсе перенапряжения диод отводит избыточную энергию и ограничивает напряжение на защищаемых выводах, не мешая прохождению рабочего сигнала.
Напряжение ограничения зависит от тока импульса: при 1 А оно не превышает 9,8 В, при 10 А — 12 В, при 25 А — 20 В (форма импульса 8/20 мкс). Максимальный импульсный ток диода — 25 А, максимальная импульсная мощность — 500 Вт при той же форме импульса.
Обратное пробивное напряжение — не менее 6 В при токе 1 мА, ток утечки в закрытом состоянии не превышает 5 мкА при напряжении 5 В и температуре 25°C. Прямое падение напряжения при импульсном токе 1 А составляет не более 1,5 В.
Диод защищает две линии ввода-вывода и подтверждён испытаниями по стандартам IEC 61000-4-2 (электростатический разряд), IEC 61000-4-4 (наносекундные импульсные помехи) и IEC 61000-4-5 (импульс, имитирующий разряд молнии), а также имеет сертификацию UL 497B и класс горючести UL 94 V-0. Корпус SOT-143 с 4 выводами рассчитан на поверхностный монтаж.
Основные характеристики
- Рабочее обратное напряжение: 5 В
- Обратное пробивное напряжение: не менее 6 В при 1 мА
- Напряжение ограничения при 1 А: не более 9,8 В (8/20 мкс)
- Напряжение ограничения при 10 А: не более 12 В (8/20 мкс)
- Напряжение ограничения при 25 А: не более 20 В (8/20 мкс)
- Максимальный импульсный ток: 25 А (8/20 мкс)
- Максимальная импульсная мощность: 500 Вт (8/20 мкс)
- Ток утечки: не более 5 мкА при 5 В, 25°C
- Прямое напряжение: не более 1,5 В при 1 А
- Ёмкость вывод-земля: 6 пФ тип., 10 пФ макс. при 0 В, 1 МГц
- Ёмкость между выводами: 3 пФ тип. при 0 В, 1 МГц
- Защита от ESD: ±15 кВ по воздуху, ±8 кВ контактный разряд (IEC 61000-4-2)
- Стойкость к EFT и импульсу молнии: 40 А (IEC 61000-4-4), 24 А (IEC 61000-4-5)
- Рабочая температура: -55...+125°C
- Температура хранения: -55...+150°C
- Корпус: SOT-143, 4 вывода
- Монтаж: поверхностный (SMD)
Где применяется
- Цифровые интерфейсы: защита линий USB и I2C, а также входов микроконтроллеров от статики и наводок
- Сетевое оборудование: линии Ethernet 10BaseT, WAN/LAN и ISDN S/T
- Телекоммуникационное оборудование: тракты T1/E1
- Портативная электроника: видеовходы и цепи ввода-вывода компактных устройств
