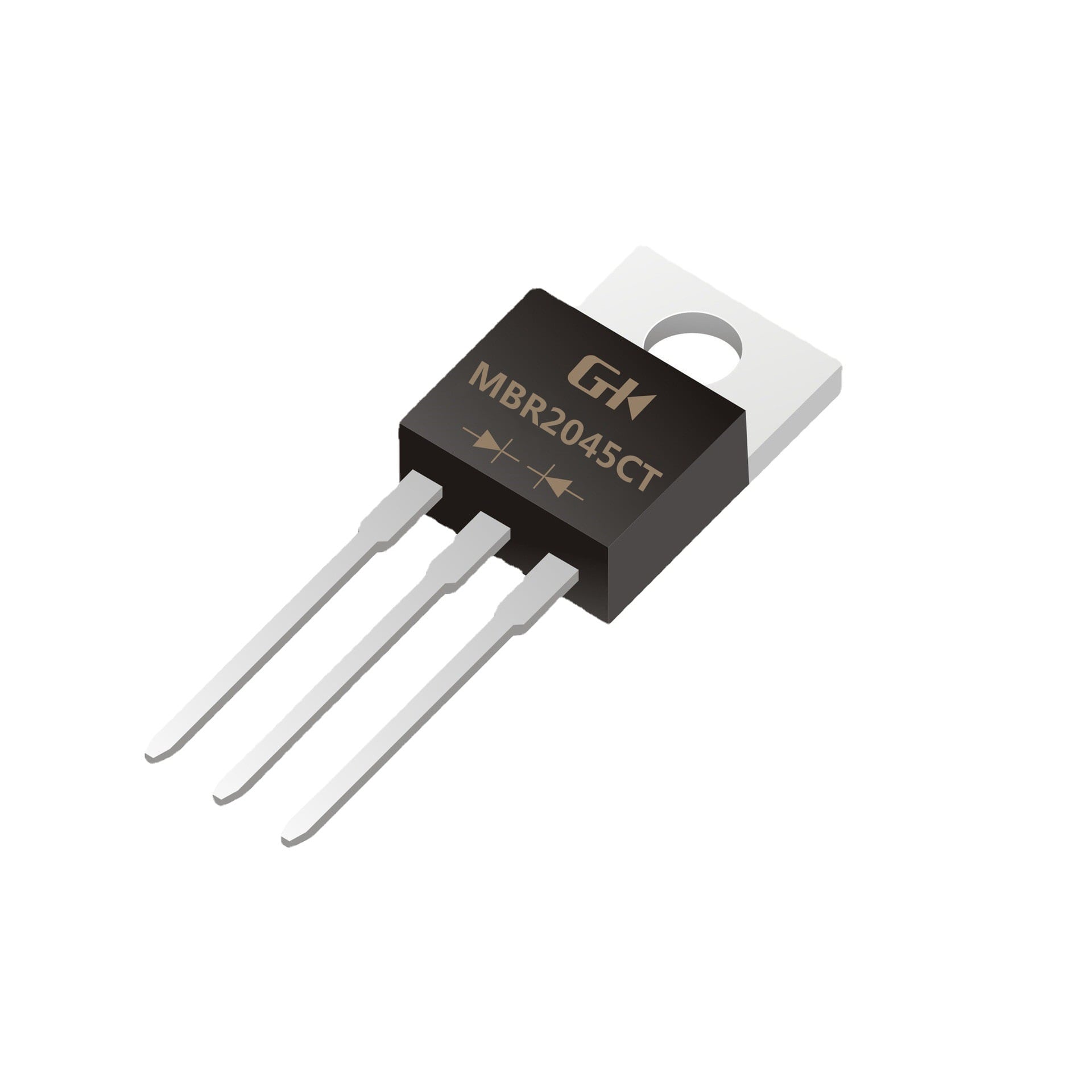

Диод Шоттки MBR2045CT — сдвоенный выпрямительный диод на основе барьера Шоттки, выпускаемый компанией Yangjie. Внутри одного корпуса размещены два диода Шоттки с объединёнными катодами: такая конфигурация с общим катодом позволяет собирать двухканальный выпрямитель или суммировать прямой ток при параллельном включении обоих переходов на одну нагрузку.
Максимальное обратное напряжение диода — 45 В, прямой ток — до 20 А. Прямое падение напряжения при полной нагрузке не превышает 0,84 В, что заметно ниже, чем у обычных кремниевых p-n диодов на сопоставимый ток. Низкое падение напряжения снижает тепловые потери на переходе и повышает КПД схемы, через которую проходит ток.
Обратный ток утечки нормирован на уровне 1 мА при обратном напряжении 45 В. Диод сохраняет работоспособность в диапазоне температур перехода от -55 до +150 °C, что позволяет использовать его в устройствах с ограниченным теплоотводом или расширенным температурным диапазоном эксплуатации. Время восстановления не превышает 500 нс при токах свыше 200 мА, поэтому компонент подходит для работы в цепях с повышенной частотой переключения.
Корпус — выводной TO-220-3 (вариант TO-220AB) с металлической монтажной пластиной, через которую отводится тепло на радиатор или на печатную плату с медным полигоном. Такое исполнение упрощает монтаж в готовые конструкции блоков питания и преобразователей, рассчитанные на диоды в корпусе TO-220.
Основные характеристики
- Технология: диод Шоттки
- Конфигурация: сдвоенный, общий катод
- Корпус: TO-220-3 (TO-220AB), выводной монтаж
- Максимальное обратное напряжение: 45 В
- Прямой ток: 20 А
- Прямое напряжение при 20 А: 0,84 В
- Обратный ток утечки: 1 мА при 45 В
- Рабочая температура перехода: -55…+150 °C
- Время восстановления: не более 500 нс при токе свыше 200 мА
Где применяется
- Импульсные блоки питания: выпрямление во вторичных цепях с низким напряжением и большим током
- DC-DC преобразователи: выходной выпрямитель в понижающих и повышающих топологиях
- Защита от переполюсовки: последовательное включение в цепь питания для блокировки обратного тока
- Диоды свободного хода: демпфирование индуктивных выбросов в силовых ключах и обмотках
