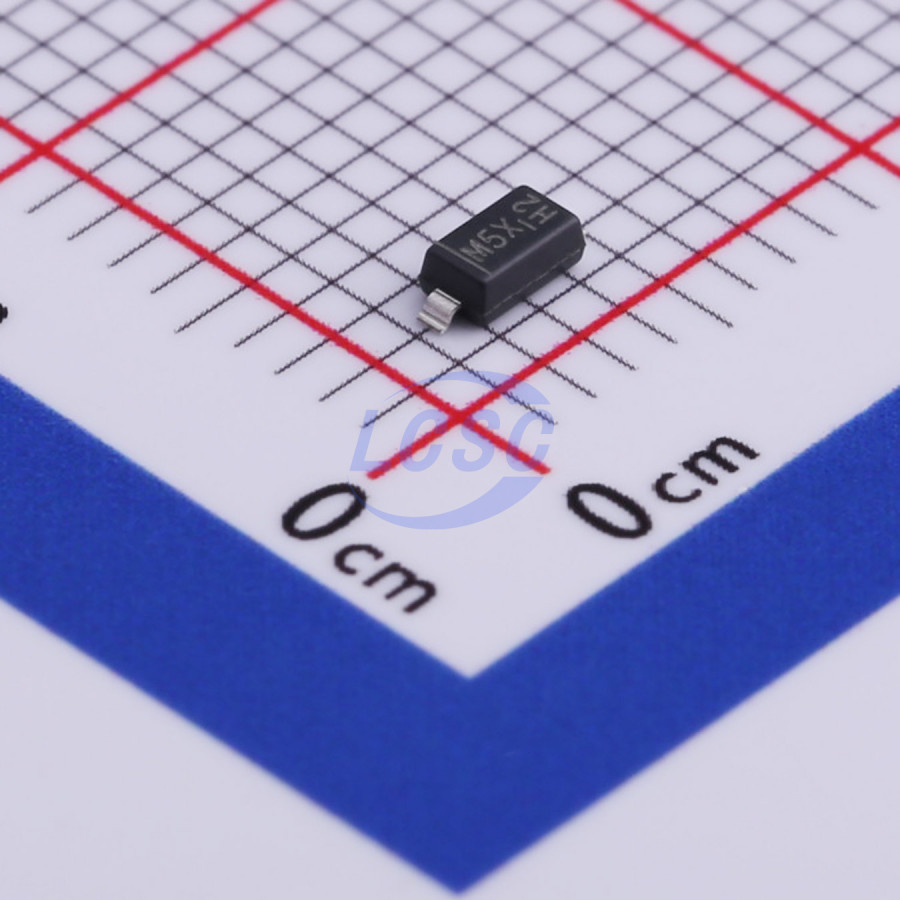

Диод SMD MBR0580 — диод Шоттки в корпусе SOD-123 для поверхностного монтажа. Прибор рассчитан на максимальное повторяющееся обратное напряжение 80 В и средний выпрямленный ток 0,5 А, а низкое прямое падение напряжения делает его подходящим для выпрямления и защиты цепей там, где важны малые потери мощности.
Прямое напряжение на диоде не превышает 0,80 В при токе 500 мА — это заметно ниже, чем у кремниевых выпрямительных диодов, за счёт барьера Шоттки. Обратный ток утечки при полном обратном напряжении 80 В составляет 80 мкА, а ёмкость перехода — 30 пФ при измерении на частоте 1 МГц и обратном напряжении 4 В.
Диод выдерживает неповторяющийся импульсный ток до 5,5 А и максимальное среднеквадратичное обратное напряжение 56 В. Рассеиваемая мощность корпуса SOD-123 ограничена 410 мВт, тепловое сопротивление переход-среда — 244°C/Вт, поэтому при токах, близких к предельным, требуется учитывать нагрев платы и соседних компонентов.
Рабочий диапазон температуры перехода — от -40 до +125°C, диапазон хранения — от -55 до +150°C. Корпус маркирован кодом R8, монтаж — поверхностный, что упрощает применение в компактных платах с плотной компоновкой.
Основные характеристики
- Тип: диод Шоттки (Schottky Barrier Diode)
- Корпус: SOD-123, монтаж SMD
- Максимальное обратное напряжение: 80 В
- Средний выпрямленный ток: 0,5 А
- Прямое напряжение: 0,80 В при токе 500 мА
- Обратный ток утечки: 80 мкА при 80 В
- Неповторяющийся импульсный ток: 5,5 А
- Максимальное RMS-напряжение: 56 В
- Ёмкость перехода: 30 пФ (при 4 В, 1 МГц)
- Рассеиваемая мощность: 410 мВт
- Термосопротивление переход-среда: 244°C/Вт
- Диапазон температуры перехода: -40…+125°C
- Диапазон температуры хранения: -55…+150°C
Где применяется
- Импульсные источники питания: выпрямление и обратные диоды в DC-DC преобразователях малой мощности
- Зарядные устройства: защита от переполюсовки и выпрямление во входных цепях
- Портативная электроника: узлы питания с ограничением по потерям мощности
- Схемы защиты цепей: блокирующие и обходные диоды в цепях коммутации
