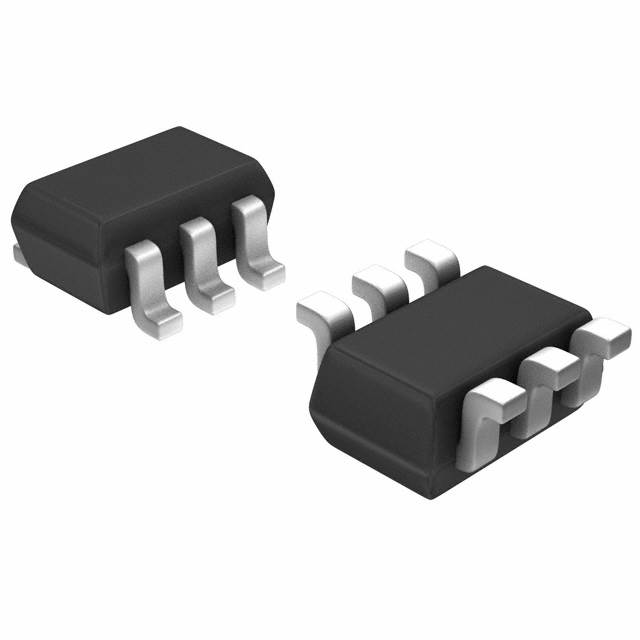

Диод Littelfuse SP3002-04JTG — это защитная сборка из TVS-диодов в компактном корпусе SC70-6 (6 выводов, SMD). Диод рассчитан на защиту от электростатического разряда (ESD) и электромагнитных помех (EFT) и квалифицирован по стандарту AEC-Q101 для автомобильной электроники. Номинальное обратное напряжение составляет 6 В, напряжение ограничения (clamping voltage) находится в диапазоне 9,5–13,0 В в зависимости от режима срабатывания.
Диод обеспечивает защиту при импульсном токе до 4,5 А с длительностью 8/20 микросекунд, что соответствует стандарту IEC 61000-4-5 для молниевых и коммутационных помех. При EFT-воздействии (IEC 61000-4-4, 40 А, 5/50 нс) диод остаётся функциональным благодаря малой ёмкости перехода (0,5–1,25 пФ в зависимости от смещения), которая не вносит заметного искажения в высокочастотные сигналы.
Обратный ток утечки не превышает 0,5 микроампер при рабочей температуре, что позволяет устанавливать диод в цепи с высоким входным импедансом. Диапазон рабочих температур: −40…+125 °С. Выводы покрыты матовым оловом, корпус — эпоксидная смола.
Основные характеристики
TVS-диодная защитная сборка, 6 В номинальное напряжение, 13 В ограничение, SC70-6 SMD-корпус, защита от ESD и EFT, ток 4,5 А (8/20 µs), AEC-Q101 квалификация, диапазон −40…+125 °С.
Где применяется
- Автомобильная электроника: защита портов связи (CAN, LIN, Ethernet) от коммутационных помех
- Микроконтроллеры и ПЛИС: защита выводов ввода-вывода от электростатических разрядов
- Датчики и приёмопередатчики: защита сигнальных линий в условиях высокого уровня помех
- Портативные устройства: защита питания и сигналов при работе в промышленной среде
