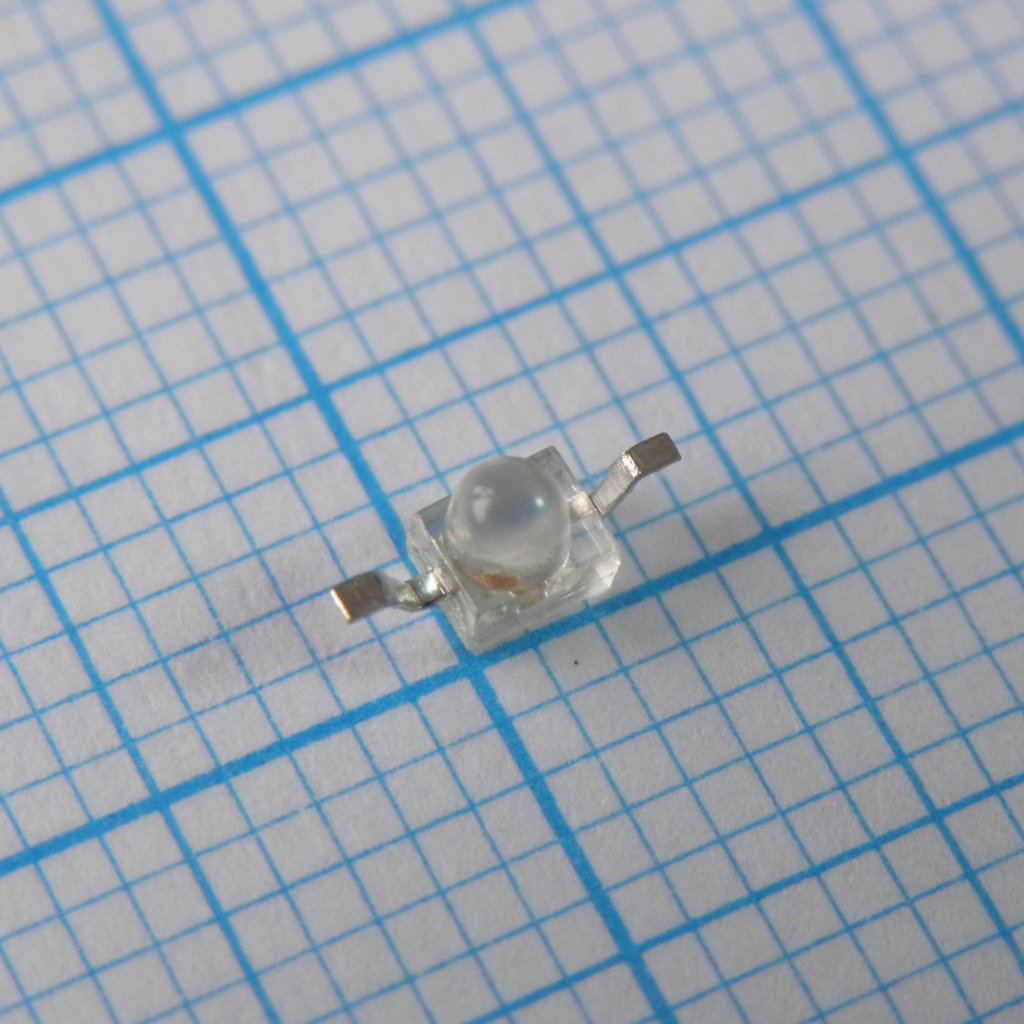

Диод Kingbright KM2520SGC09 — это светоизлучающий диод зелёного свечения в миниатюрном корпусе для поверхностного монтажа размером 2,5 × 2,0 мм. Кристалл выполнен на основе фосфида галлия (GaP). Доминирующая длина волны составляет 568 нм, пиковая — 565 нм, полуширина спектральной линии — 30 нм. Линза прозрачная, бесцветная, поэтому цвет свечения определяется только кристаллом.
Отличие этого исполнения — узкая диаграмма направленности: угол обзора по половине силы света равен 20°. Свет собран в компактный конус, что удобно для индикаторов, которые смотрят на оператора прямо или через световод. Типовая сила света при токе 20 мА — 90 мкд, минимальная — 40 мкд, допуск на силу света — ±15%. В заводском наименовании указан диапазон 36–80 мкд, поэтому при заказе для задач с жёсткими требованиями к яркости лучше заранее оговорить нужную группу.
Электрические режимы скромные. Типовое прямое напряжение при 20 мА — 2,2 В, максимальное — 2,5 В, допуск — ±0,1 В. Постоянный прямой ток ограничен 25 мА, импульсный — 140 мА, рассеиваемая мощность — 62,5 мВт. Обратное напряжение — не более 5 В при токе обратной утечки до 10 мкА, поэтому светодиод нельзя включать в обратной полярности без защиты. Ёмкость перехода — 15 пФ. Токоограничивающий резистор в цепи обязателен.
Выводы имеют форму Z-образного изгиба, рекомендуемый способ пайки — оплавление. Допуск на размер корпуса — ±0,25 мм, допуск на длину волны — ±1 нм. Поставляется на катушках по 1000 штук. Рабочий и складской диапазон температур — от −40°C до +85°C, то есть для эксплуатации на морозе ниже −40°C или при нагреве выше +85°C элемент не предназначен.
Основные характеристики
- Цвет свечения: зелёный, доминирующая длина волны 568 нм, пиковая 565 нм
- Материал кристалла: GaP
- Линза: прозрачная
- Угол обзора: 20°
- Сила света: 40 мкд минимальная, 90 мкд типовая, допуск ±15%
- Прямое напряжение: 2,2 В типовое, 2,5 В максимальное при 20 мА
- Постоянный прямой ток: 25 мА
- Пиковый прямой ток: 140 мА
- Рассеиваемая мощность: 62,5 мВт
- Обратное напряжение: 5 В, обратный ток до 10 мкА
- Ёмкость: 15 пФ
- Размеры корпуса: 2,5 × 2,0 мм
- Диапазон температур: от −40°C до +85°C
- Упаковка: катушка, 1000 штук
Где применяется
- Индикация состояния: сигнализация включения, режима или готовности на платах малого размера.
- Подсветка через световод: узкий угол свечения направляет большую часть света в канал световода.
- Панели управления: индикаторы на лицевых панелях бытовой и промышленной аппаратуры.
- Светосигнальная аппаратура: зелёный сигнал нормальной работы в компактных устройствах.
