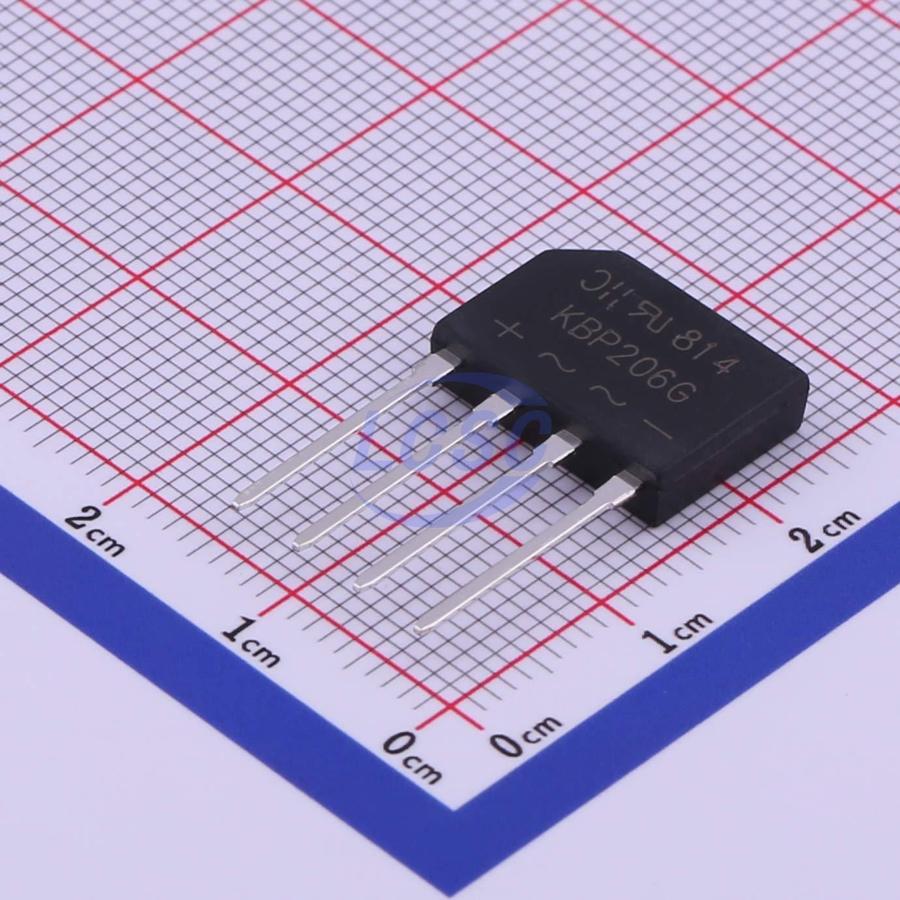

Диодный мост 2А 600В KBP206G — выпрямительный узел в пластиковом корпусе KBP, объединяющий четыре диода в единую сборку для мостовой схемы выпрямления. Устройство преобразует переменное напряжение в пульсирующее постоянное и рассчитано на средний выпрямленный ток до 2,0 А при максимальном обратном напряжении 600 В.
Обозначение KBP206G указывает на класс по напряжению 600 В в линейке мостов серии KBP206. Пробивное напряжение при обратном смещении составляет не менее 600 В при токе утечки 5 мкА, а ток утечки при рабочей температуре корпуса 125°C возрастает до 50 мкА — это значение стоит учитывать при расчёте тепловых потерь в схемах с длительной нагрузкой.
Прямое падение напряжения на каждом элементе моста не превышает 1,1 В при токе 2 А и температуре перехода 25°C, что определяет потери мощности при выпрямлении. Мост допускает неповторяющийся импульсный ток до 65 А и характеристику стойкости к импульсным нагрузкам I²t на уровне 17,5 A²·с — параметры важны при пусковых токах ёмкостных фильтров на выходе выпрямителя.
Корпус выполнен из пластика класса горючести UL94 V-0, выводы луженые и паяются по методике MIL-STD-202. Диапазон рабочих температур и температур хранения — от -65 до +150°C, тепловое сопротивление переход-среда — 40°C/Вт. Мост предназначен для выводного монтажа на печатную плату и работает по схеме однофазного полуволнового выпрямления на частоте 60 Гц с резистивной или индуктивной нагрузкой; при ёмкостной нагрузке ток нагрузки снижается на 20%.
Основные характеристики
- Корпус: KBP, выводной монтаж
- Средний выпрямленный ток: 2,0 А
- Максимальное обратное напряжение (Vrrm/Vrwm): 600 В
- Прямое падение напряжения: не более 1,1 В при 2 А, 25°C
- Неповторяющийся импульсный ток: 65 А
- Номинал I²t: 17,5 A²·с
- Ток утечки: 5 мкА при 25°C, 50 мкА при 125°C
- Ёмкость на элемент: 25 пФ (при 4 В, 1 МГц)
- Диэлектрическая прочность корпуса: 1500 В (действующее значение)
- Тепловое сопротивление переход-корпус: 14°C/Вт
- Тепловое сопротивление переход-среда: 40°C/Вт
- Диапазон рабочих температур и температур хранения: -65…+150°C
- Вес: 1,52 г
Где применяется
- Источники питания: сетевые выпрямители блоков питания бытовой и промышленной электроники
- Зарядные устройства: преобразование переменного тока в постоянный на входных каскадах
- Приводная электроника: выпрямление питающего напряжения для двигателей и преобразователей
- Резервные источники питания: узлы заряда аккумуляторов от сети переменного тока
