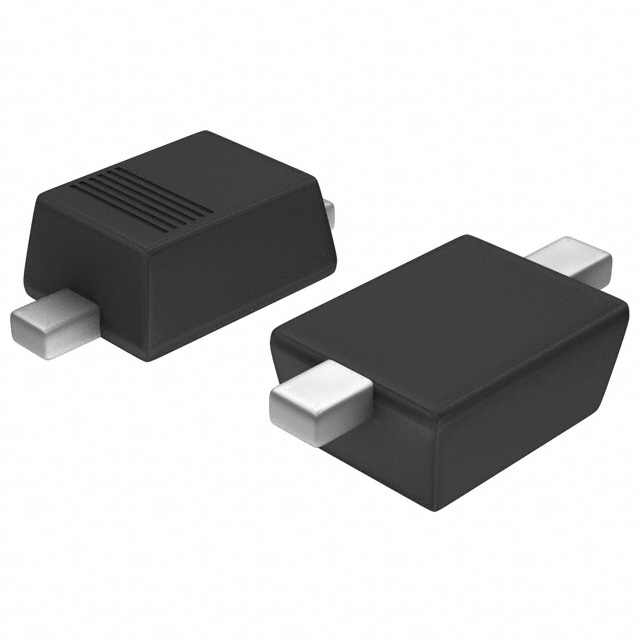

Диод Hottech 1N4148WS — высокоскоростной кремниевый диод общего применения в миниатюрном корпусе SOD-323 для поверхностного монтажа. Максимальное обратное напряжение составляет 75 В, непрерывный прямой ток 300 мА, рассеиваемая мощность 200 мВт. Время обратного восстановления не превышает 4 наносекунды, что позволяет использовать компонент в высокочастотных схемах на частотах до 100 килогерц и выше.
Компонент изготовлен на основе кремниевого кристалла и упакован в пластмассовый корпус в соответствии со стандартом UL 94 V-0 по огнестойкости. Выводы покрыты матовым оловом без свинца, что обеспечивает совместимость с современными процессами безсвинцовой пайки при пиковой температуре 260 градусов. Прямое падение напряжения на диоде при токе 10 миллиампер не превышает 0,855 В, при максимальном токе 150 миллиампер — 1,25 В.
Максимальная ёмкость диода при нулевом обратном напряжении составляет 2 пикофарада, что характеризует позицию как компонент с минимальным влиянием на высокочастотные цепи. Полная ёмкость тестируется при напряжении 0 В и частоте 1 МГц. Температурный диапазон от минус 65 до плюс 150 градусов Цельсия покрывает условия промышленной эксплуатации и автомобильного применения.
Основные характеристики
Низкий импеданс восстановления и минимальная ёмкость позволяют использовать диод в быстрых коммутаторах, демодуляторах РЧ-сигналов, выпрямителях высокочастотных источников питания и логических цепях переключения.
Где применяется
- Обратные диоды в коммутируемых сетях: защита от скачков напряжения при разрыве высокоиндуктивных цепей
- Диоды в демодуляторах и детекторах: выпрямление модулированных высокочастотных сигналов с минимальными потерями
- Диоды логических цепей: коммутация сигналов в матричных ключах и аналоговых переключателях
Специалисты компании подберут нужный диод, предложат аналоги и рассчитают время поставки. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
