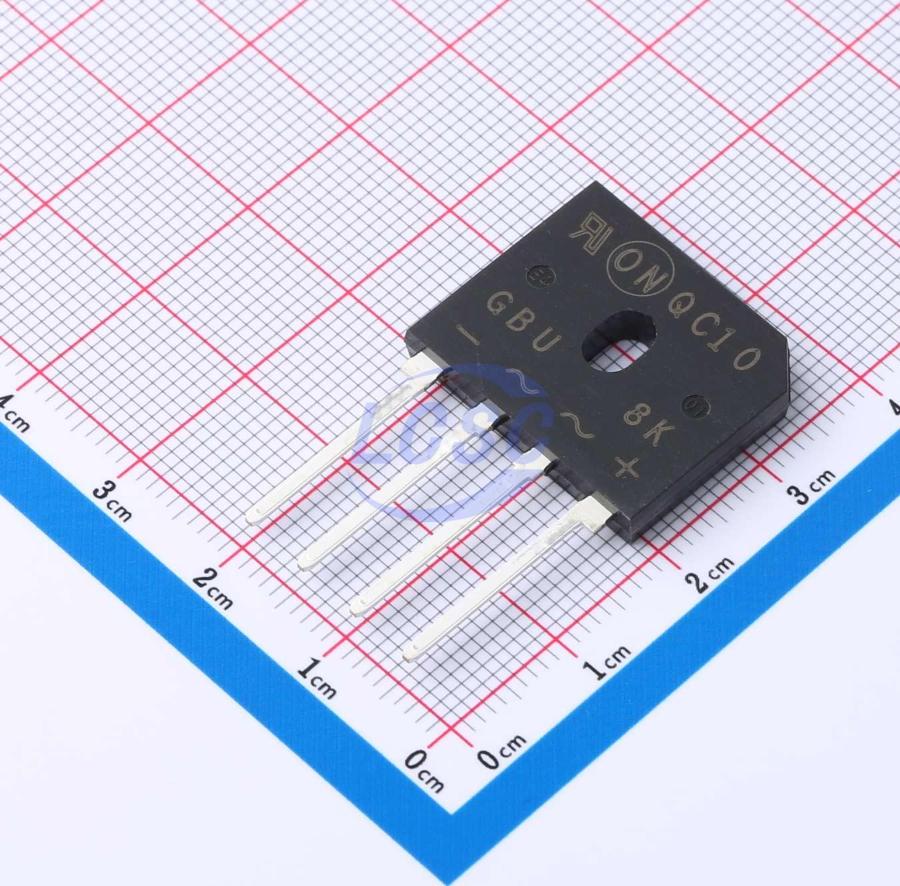

Диод GBU8K 800V 10A — диодный мост в выводном исполнении GBU, четыре кремниевых p-n перехода собраны в одном пластиковом корпусе с крепёжным отверстием под винт. Мост работает как однофазный выпрямитель: два вывода принимают переменное напряжение, два других отдают выпрямленное постоянное. Повторяющееся импульсное обратное напряжение моста — 800 В, максимальное переменное входное напряжение — 560 В, поэтому мост держит однофазные сети с заметным запасом по амплитуде.
Ток через мост зависит от охлаждения. На отдельном радиаторе площадью 300 см² при резистивной нагрузке максимальный выпрямленный ток достигает 8,0 А, при ёмкостной нагрузке — 6,4 А. Без дополнительного охлаждения, на открытом воздухе, ток ограничен 5,6 А для резистивной нагрузки и 4,5 А для ёмкостной. Повторяющийся пиковый прямой ток — 36 А, а неповторяющийся импульс при синусоиде 50 Гц выдерживает 180 А, при 60 Гц — 200 А; интеграл i²t для подбора предохранителя — 162 А²с.
Прямое падение напряжения на переходе — 1,0 В, ток утечки — 5 мкА, время обратного восстановления — 1500 нс, ёмкость перехода — 80 пФ. Допустимая ёмкость сглаживающего конденсатора на выходе моста — 1000 мкФ, рекомендованное защитное сопротивление в цепи — 3,2 Ом. Тепловое сопротивление переход-корпус — 3,0 К/Вт, переход-среда — 19 К/Вт, чем и объясняется разница в токе между вариантами с радиатором и без него.
Корпус GBU выполнен из материала с классом горючести UL 94 V-0, диапазон температуры хранения перехода — от −50 до +150 °C, пайка выводов допускается при 260 °C в течение 10 с. Момент затяжки крепёжного винта — 1 Н·м с допуском 10%. Габариты корпуса — 21,5×3,6×5,08 мм, масса — 3,8 г.
Основные характеристики
- Повторяющееся импульсное обратное напряжение: 800 В
- Максимальное переменное входное напряжение: 560 В
- Ток на радиаторе 300 см² (резистивная / ёмкостная нагрузка): 8,0 А / 6,4 А
- Ток без охлаждения (резистивная / ёмкостная нагрузка): 5,6 А / 4,5 А
- Повторяющийся пиковый прямой ток: 36 А
- Пиковый неповторяющийся ток (50 Гц / 60 Гц): 180 А / 200 А
- Прямое падение напряжения: 1,0 В
- Ток утечки: 5 мкА
- Время обратного восстановления: 1500 нс
- Тепловое сопротивление переход-корпус / переход-среда: 3,0 К/Вт / 19 К/Вт
- Диапазон температуры перехода: от −50 до +150 °C
- Корпус: GBU, выводной монтаж, 21,5×3,6×5,08 мм, 3,8 г
Где применяется
- Блоки питания: выпрямление сетевого переменного напряжения на входе импульсных и линейных источников
- Промышленная автоматика: питание силовых каскадов приводов и контроллеров, где нужен запас по обратному напряжению 800 В
- Зарядные устройства: выпрямительный каскад в схемах с трансформаторной или бестрансформаторной развязкой
- Ремонт и замена: подбор в существующие узлы по посадочному месту GBU и параметрам тока с учётом типа охлаждения
