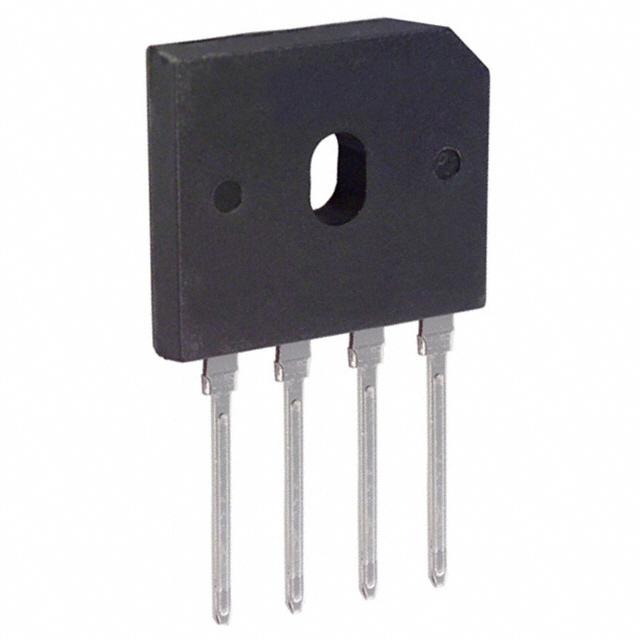

Диод GBU806 600V 8A — это выпрямительный диодный мост, объединяющий четыре диода со стеклянной защитой перехода (glass passivated) в едином корпусе GBU. Устройство преобразует переменное напряжение в пульсирующее постоянное и предназначено для выпрямления сетевого или трансформаторного переменного тока в силовых цепях. Стеклянная защита перехода снижает вероятность деградации характеристик при импульсных перегрузках по сравнению с диодами без такой защиты.
Мост рассчитан на средний выпрямленный ток 8.0 А и напряжение блокировки 600 В постоянного тока, действующее (RMS) обратное напряжение — 420 В. Кратковременно допускается неповторяющийся импульсный прямой ток до 200 А (пиковое значение для одного полупериода), а номинал I²t для расчёта защитного предохранителя составляет 166 А²·с.
Прямое падение напряжения на одном элементе моста — 1.0 В. Обратный ток утечки при комнатной температуре невелик — 5.0 мкА, но заметно растёт с нагревом кристалла и достигает 500 мкА при 125°C, что нужно учитывать при тепловом расчёте корпуса. Тепловое сопротивление переход-корпус — 2.2°C/Вт, поэтому при токе, близком к максимальному, мосту требуется теплоотвод через монтажную поверхность или радиатор.
Корпус GBU выполнен из пластика с классом горючести UL94 V-0, выводы луженые и предназначены для пайки. Компонент рассчитан на выводной монтаж с креплением к радиатору или шасси, максимальный момент затяжки крепёжного винта — 5.0 дюйм-фунтов. Рабочий диапазон температур и температура хранения — от -55°C до +150°C, масса — около 6.6 г, уровень чувствительности к влаге — Level 1.
Основные характеристики
- Тип: диодный мост со стеклянной защитой перехода, корпус GBU
- Средний выпрямленный ток: 8.0 А
- Напряжение блокировки (DC): 600 В
- Действующее (RMS) обратное напряжение: 420 В
- Неповторяющийся импульсный ток: 200 А (пик)
- Номинал I²t: 166 А²·с
- Прямое падение напряжения на элементе: 1.0 В
- Обратный ток утечки: 5.0 мкА при 25°C, 500 мкА при 125°C
- Тепловое сопротивление переход-корпус: 2.2°C/Вт
- Рабочая температура и температура хранения: от -55°C до +150°C
- Момент затяжки крепежа: не более 5.0 дюйм-фунтов
- Тип монтажа: выводной
- Вес: около 6.6 г
Где применяется
- Блоки питания: выпрямление сетевого переменного напряжения в постоянное
- Промышленная автоматика: силовые выпрямительные каскады в приводах и контроллерах
- Зарядные устройства и преобразователи: входные выпрямители перед фильтром и стабилизатором
- Оборудование с повышенными требованиями к надёжности: применение там, где важна устойчивость к импульсным перегрузкам по току
