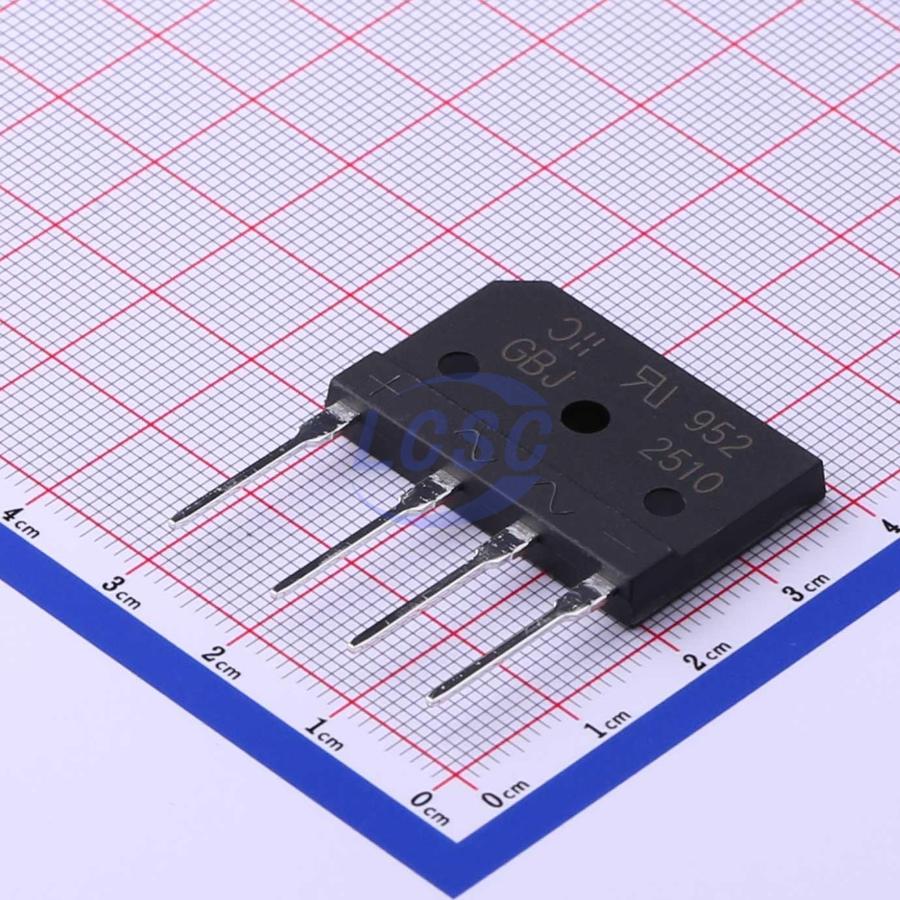

Диодный мост 25А 1000В GBJ2510-F — четыре выпрямительных диода, объединённые в одном корпусе по мостовой схеме, преобразуют переменное напряжение в постоянное. Средний выпрямленный ток моста — 25 А при температуре корпуса 100°C, что рассчитано на нагрузку силовых цепей и блоков питания средней мощности.
Мост выдерживает повторяющееся импульсное обратное напряжение и напряжение блокировки по постоянному току до 1000 В, среднеквадратичное обратное напряжение — 700 В. Ток утечки в закрытом состоянии не превышает 5 мкА при 25°C и возрастает до 1000 мкА при нагреве до 125°C. Неповторяющийся импульсный ток при однократном полупериодном импульсе 8,3 мс достигает 350 А, номинал I²t составляет 510 А²с — эти значения определяют устойчивость моста к броскам тока при включении нагрузки и коротких замыканиях.
Корпус GBJ выполнен из литого пластика класса горючести UL94 V-0, диэлектрическая прочность корпуса — 2500 В (среднеквадратичное значение), выводы предназначены под винт #6, момент затяжки — не более 5,0 дюйм-фунтов, монтаж — в отверстие на теплоотвод. Тепловое сопротивление переход-корпус — 1,0°C/W, что обеспечивает эффективный отвод тепла при токах, близких к номинальным. Масса компонента — 6,6 г, выводы покрыты бессвинцовым оловянным покрытием.
Рабочий диапазон температур и диапазон хранения совпадают — от -65 до +150°C. Уровень чувствительности к влаге — 1 по J-STD-020, типовая ёмкость перехода — 85 пФ на элемент при измерении на частоте 1 МГц. Компонент имеет сертификацию UL по файлу E94661.
Основные характеристики
- Тип: диодный мост
- Корпус: GBJ, монтаж в отверстие под винт #6
- Средний выпрямленный ток: 25 А при 100°C
- Импульсное обратное напряжение: 1000 В
- Напряжение блокировки DC: 1000 В
- Среднеквадратичное обратное напряжение: 700 В
- Неповторяющийся импульсный ток: 350 А (8,3 мс)
- Номинал I²t: 510 А²с
- Обратный ток утечки при 25°C: 5 мкА
- Обратный ток утечки при 125°C: 1000 мкА
- Тепловое сопротивление переход-корпус: 1,0°C/W
- Рабочая температура и температура хранения: -65…+150°C
- Диэлектрическая прочность корпуса: 2500 В
- Момент затяжки: не более 5,0 дюйм-фунтов
- Масса: 6,6 г
- Покрытие выводов: бессвинцовое, оловянное
- Уровень чувствительности к влаге: 1 по J-STD-020
Где применяется
- Блоки питания: выпрямление сетевого напряжения в силовых источниках питания промышленной автоматики
- Зарядные устройства: выпрямительный узел на входе преобразователя
- Приводы и преобразователи: работа с постоянным напряжением до 1000 В на силовой шине
- Ремонт оборудования: замена вышедшего из строя выпрямительного моста в корпусе под винтовой монтаж
