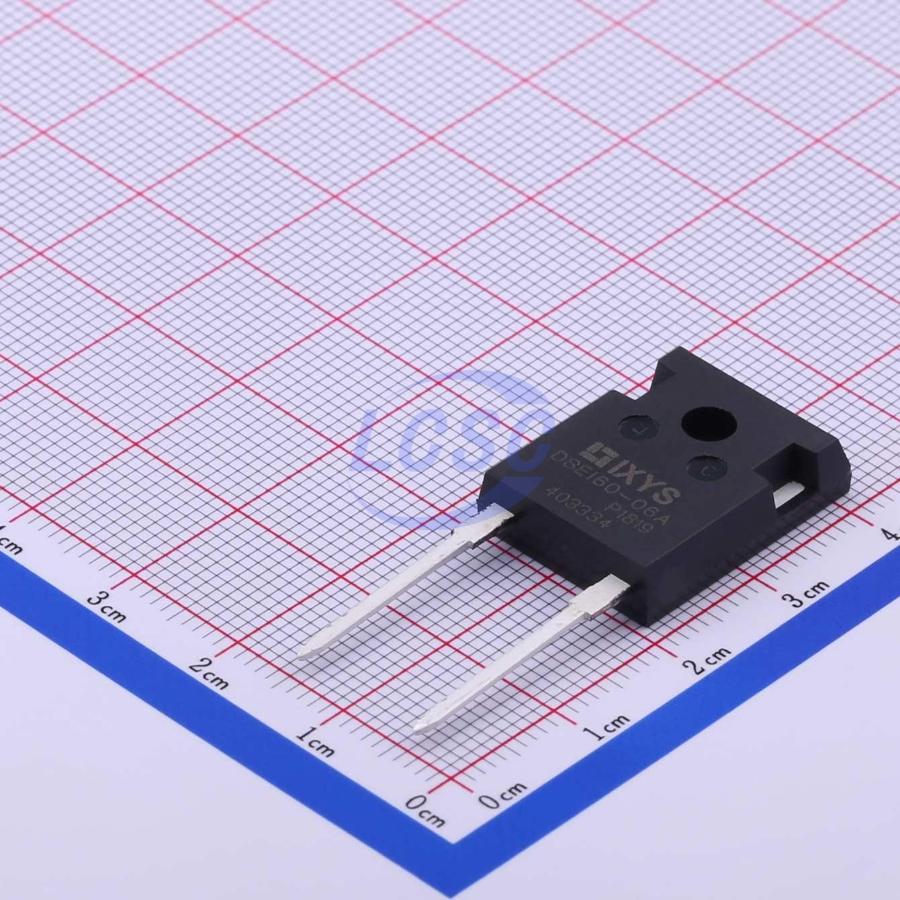

Диод IXYS DSEI60-06A — выпрямительный диод с быстрым восстановлением, рассчитанный на номинальное обратное напряжение 600 В и средний прямой ток 60 А. Прибор изготовлен по эпитаксиальной технологии (FRED), которая обеспечивает малое время обратного восстановления и снижает потери при переключении по сравнению с обычными выпрямительными диодами того же класса напряжения.
Корпус TO-247-2 с двумя выводами и монтажным фланцем предназначен для выводного монтажа с креплением к радиатору. Тепловое сопротивление переход-корпус составляет 0,75 К/Вт, а сопротивление корпус-радиатор — 0,25 К/Вт: эти значения определяют, насколько эффективно диод отводит тепло при токе, близком к номинальному. Момент затяжки крепёжного винта ограничен диапазоном 0,8–1,2 Н·м — отклонение от него может повредить кристалл или ухудшить тепловой контакт с радиатором.
Время обратного восстановления 35 нс и энергия восстановления, характеризуемая параметром I²t (1510 А²с за 10 мс и 1490 А²с за 8,3 мс), позволяют использовать диод в цепях с частой коммутацией. Пороговое напряжение 1,13 В и обратный ток утечки 200 мкА при 25 °C дают невысокие потери при комнатной температуре, но при нагреве до 125 °C ток утечки возрастает до 14 мА, и это стоит закладывать в тепловой расчёт при плотной компоновке.
Диапазон рабочих токов охватывает длительный режим — 60 А среднего и 100 А действующего значения — и кратковременные перегрузки: ударный ток достигает 550 А за 10 мс и 600 А за 8,3 мс. Максимальная температура перехода — 150 °C, диапазон температур хранения — от -55 до +150 °C, что расширяет область применения компонента за пределы бытовой аппаратуры.
Основные характеристики
- Корпус: TO-247-2, выводной монтаж
- Максимальное обратное напряжение: 600 В
- Средний прямой ток: 60 А
- Действующий прямой ток: 100 А
- Ударный ток: 550 А (10 мс) / 600 А (8,3 мс)
- Время обратного восстановления: 35 нс
- Пороговое напряжение: 1,13 В
- Обратный ток утечки: 200 мкА при 25 °C, 14 мА при 125 °C
- Тепловое сопротивление переход-корпус: 0,75 К/Вт
- Тепловое сопротивление корпус-радиатор: 0,25 К/Вт
- Максимальная рассеиваемая мощность: 166 Вт
- Максимальная температура перехода: 150 °C
- Диапазон температур хранения: -55...+150 °C
- Момент затяжки крепежа: 0,8–1,2 Н·м
- Масса: 6 г
Где применяется
- Импульсные источники питания: быстрое восстановление снижает потери при высокочастотном переключении
- Приводы и инверторы: диод работает как обратный (freewheeling) в силовых ключах
- Снабберные цепи: ограничение выбросов напряжения при коммутации индуктивной нагрузки
- Сварочное и промышленное силовое оборудование: рабочие токи до 100 А и повышенная температура корпуса
