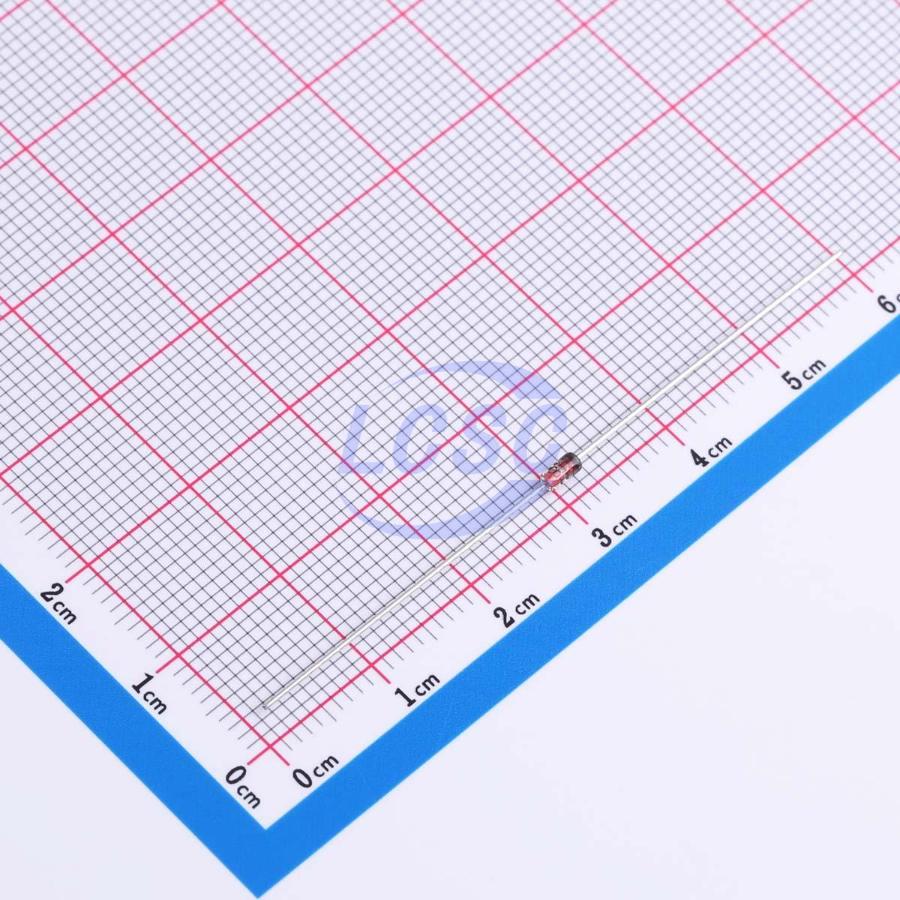

Диод DIODE 1N4148 MMELF — быстродействующий переключательный диод общего применения в корпусе SOD-123, поставляемый на ленте для автоматизированного поверхностного монтажа. Максимальный прямой ток — 150 мА, номинальное обратное напряжение — 75 В, при этом непробивное максимально допустимое обратное напряжение достигает 100 В.
Скоростные характеристики диода определяются временем обратного восстановления 4 нс и малой ёмкостью перехода 2 пФ — эти параметры типичны для сигнальных диодов, работающих в импульсных и цифровых схемах, где важна скорость переключения между проводящим и закрытым состояниями. Общая рассеиваемая мощность корпуса — 400 мВт.
Прямое напряжение зависит от протекающего тока: при 1 мА оно составляет 0,715 В, при 10 мА — 0,855 В, при 50 мА — 1,0 В, а при максимальном рабочем токе 150 мА достигает 1,25 В. Эта зависимость учитывается при расчёте схем, где диод используется не только как ключ, но и как элемент формирования опорного уровня или температурной компенсации.
Диод выдерживает кратковременные перегрузки по току: до 1 А в течение 1 мс, до 0,5 А в течение 1 с и до 4 А при импульсе длительностью 1 мкс. Обратный ток утечки минимален — 0,025 мкА при 20 В и 25°C, возрастая до 50 мкА при 75 В и температуре 150°C. Диапазон рабочих температур и температур хранения — от -55°C до +125°C, корпус изготовлен из литого пластика с выводами, паяемыми по методике MIL-STD-750.
Основные характеристики
- Корпус: SOD-123
- Максимальный прямой ток: 150 мА
- Номинальное обратное напряжение: 75 В
- Максимально допустимое обратное напряжение: 100 В
- Прямое напряжение при 10 мА: 0,855 В
- Время обратного восстановления: 4 нс
- Ёмкость перехода: 2 пФ
- Импульсный прямой ток (1 мс): 1 А
- Рассеиваемая мощность: 400 мВт
- Диапазон рабочих температур: от -55°C до +125°C
Где применяется
- Быстрая коммутация сигналов: цифровые и импульсные схемы, где важна малая задержка переключения
- Защита цепей: ограничение выбросов и защита входов от обратного напряжения
- Детектирование и выпрямление: маломощные сигнальные цепи и демодуляторы
- Логические диодные схемы: построение простых схем «ИЛИ» и «И» на дискретных диодах
