Диод Diodes DFLS240L — диод Шоттки производства Diodes Incorporated в корпусе PowerDI-123 для поверхностного монтажа. Заводское обозначение исполнения — DFLS240L-7. Диод рассчитан на обратное напряжение 40 В и применяется в выпрямителях низкого напряжения и в цепях защиты от переполюсовки.
Главное достоинство диода Шоттки — малое прямое падение напряжения. У этой модели оно составляет 0,45 В при токе 1 А, 0,50 В при 2 А и 0,65 В при 3 А. Потери на диоде при этом меньше, чем у кремниевого диода с обычным p-n-переходом. Переключается он быстро, поэтому его используют в импульсных источниках питания и преобразователях постоянного напряжения.
У диодов Шоттки есть и ограничение — ток утечки в закрытом состоянии. Здесь он равен 0,1 мА при обратном напряжении 40 В, а при 20 В и температуре перехода 85°C поднимается до 5 мА. Общая ёмкость диода составляет 90 пФ. Неповторяющийся импульсный ток доходит до 50 А, что даёт запас на броски тока при включении.
Тепловой режим зависит от монтажа. Тепловое сопротивление переход–среда равно 60°C/Вт при одном варианте установки на плату и 180°C/Вт при другом, а рассеиваемая мощность — 1,67 Вт и 556 мВт соответственно. Тепловое сопротивление переход–точка пайки составляет всего 5°C/Вт, поэтому тепло лучше отводить через контактные площадки и медный полигон. Рабочий диапазон температур — от −55 до +125°C, температура хранения — от −55 до +150°C.

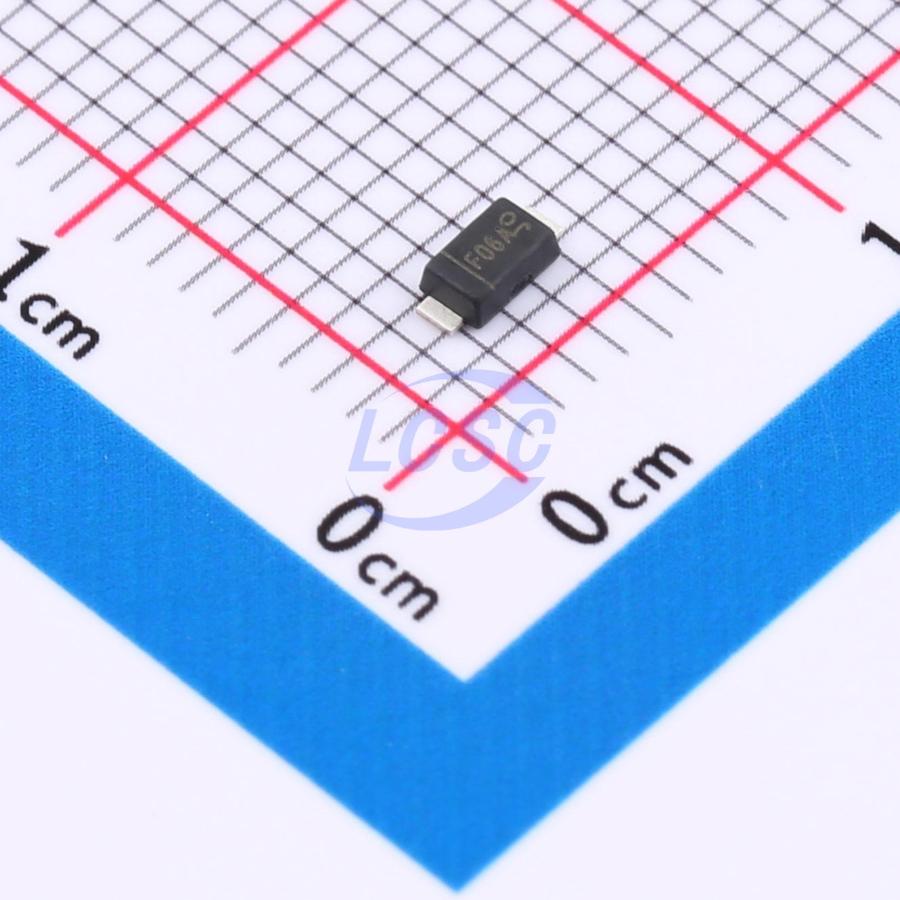

Корпус выполнен из пластика с зелёным формовочным компаундом, класс горючести — UL 94 V-0. Размеры корпуса по длине составляют 1,80–2,20 мм и по ширине 0,95–1,25 мм, масса — около 0,01 г. Маркировка на корпусе — F06 A.
Основные характеристики
- Тип: диод Шоттки
- Обратное напряжение: 40 В
- Прямое напряжение: 0,45 В при 1 А; 0,50 В при 2 А; 0,65 В при 3 А
- Ток утечки: 0,1 мА при 40 В
- Неповторяющийся импульсный ток: 50 А
- Общая ёмкость: 90 пФ
- Тепловое сопротивление переход–точка пайки: 5°C/Вт
- Рабочая температура: от −55 до +125°C
- Корпус: PowerDI-123
- Маркировка: F06 A
Где применяется
- Импульсные источники питания: выпрямление на выходе и в цепях обратной связи
- Преобразователи постоянного напряжения: диод в понижающих и повышающих схемах, где важны малые потери
- Защита от переполюсовки: последовательное включение во входной цепи питания
- Компактные платы: устройства, где место под диод ограничено размерами корпуса
