Диод BZW50-27 — защитный диод от перенапряжения (TVS-супрессор) однонаправленного типа с напряжением отключения 27 В и напряжением фиксации 62 В. Устанавливается параллельно защищаемой цепи и при импульсном выбросе напряжения открывается, ограничивая напряжение на нагрузке и отводя избыточную энергию импульса на себя.
Минимальное пробивное напряжение диода — 30 В, температурный коэффициент пробивного напряжения — 9,8×10⁻⁴/°C. Диод рассчитан на импульсную мощность до 5000 Вт при длительности импульса 10/1000 мкс и на однократный неповторяющийся прямой импульс тока до 500 А. Время отклика на выброс — быстрое, что важно при защите от коротких по длительности импульсных помех.
Типовая ёмкость диода на частоте 1 МГц — 7000 пФ. Тепловое сопротивление переход-вывод при длине вывода 10 мм — 15 °C/Вт, что позволяет отводить тепло через печатную плату при длительной рассеиваемой мощности. Максимальная температура пайки выводов — 260 °C, максимальная рабочая температура перехода — 175 °C.

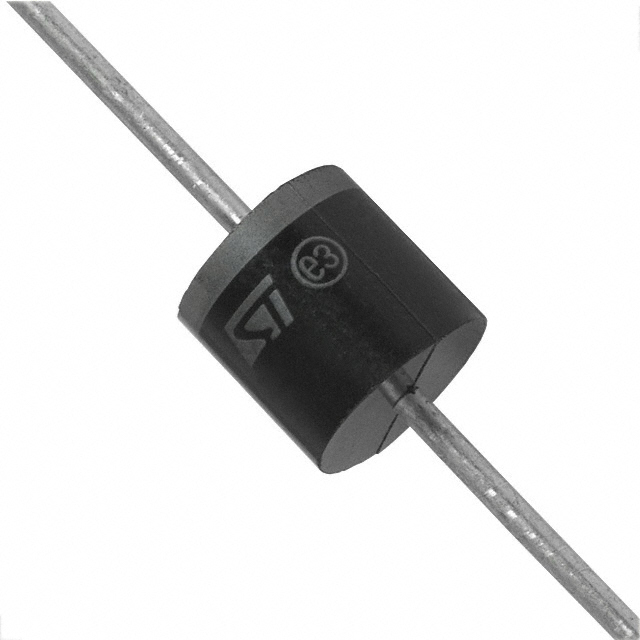

Диод выполнен в прочном корпусе R6 с диаметром 8,6–9,1 мм и общей длиной с выводами 25,4 мм, толщина вывода — 1,20–1,30 мм. Масса компонента — 2,050 г. Диапазон температуры хранения — от −65 до +175 °C. Компонент сертифицирован по UL497B.
Основные характеристики
- Направленность: однонаправленный
- Напряжение отключения: 27 В
- Напряжение фиксации: 62 В
- Минимальное пробивное напряжение: 30 В
- Импульсная мощность: 5000 Вт (10/1000 мкс)
- Неповторяющийся прямой импульс тока: 500 А
- Время отклика: быстрое
- Ёмкость (1 МГц): 7000 пФ
- Тепловое сопротивление переход-вывод: 15 °C/Вт
- Корпус: R6, диаметр 8,6–9,1 мм, длина 25,4 мм
- Диапазон температуры хранения: от −65 до +175 °C
- Максимальная температура перехода: 175 °C
- Вес: 2,050 г
- Сертификация: UL497B
Где применяется
- Силовая электроника: защита входных и выходных цепей преобразователей от импульсных перенапряжений
- Промышленная автоматика: подавление выбросов напряжения в цепях управления и питания оборудования
- Коммутация индуктивных нагрузок: ограничение выброса напряжения при отключении реле, двигателей, соленоидов
- Линии постоянного тока: защита шин питания от кратковременных перенапряжений
