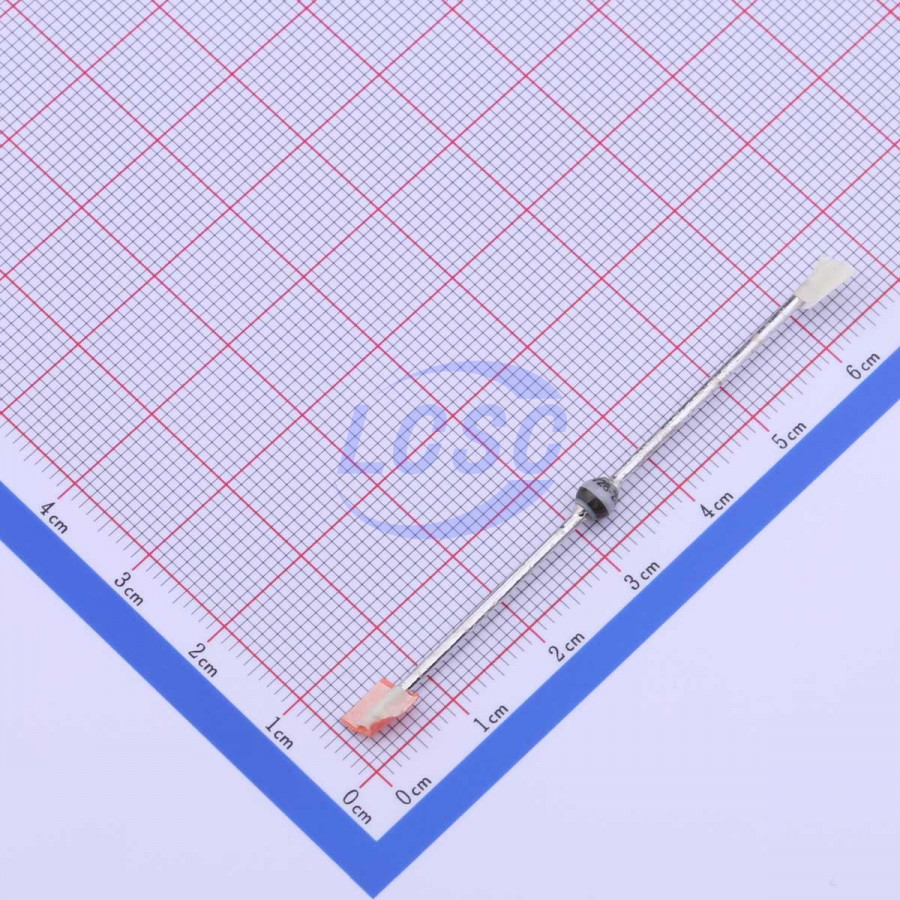

Диод BYV28-200 — лавинный сверхбыстрый выпрямительный диод (Ultra-Fast Avalanche Sinterglass Diode) в цилиндрическом корпусе SOD-64, рассчитанный на повторяющееся импульсное обратное напряжение 200 В. Полярность обозначена катодной полосой на корпусе. За счёт лавинного механизма пробоя диод способен поглощать избыточную энергию кратковременного превышения обратного напряжения без разрушения, что отличает его от обычных выпрямительных диодов того же класса тока.
Средний прямой ток диода — 3,5 А, повторяющийся пиковый прямой ток — 25 А, а предельный однократный импульсный прямой ток — 90 А. Прямое падение напряжения при токе 5 А составляет 1,1 В при температуре 25°C и снижается до 0,89 В при 175°C — это нужно учитывать при расчёте тепловых потерь диода в рабочем режиме при повышенной температуре.
Обратный ток утечки при напряжении VRRM равен 1 мкА при 25°C и возрастает до 150 мкА при 165°C; при неповторяющемся импульсном обратном напряжении VRSM 220 В обратный ток не превышает 100 мкА. Энергия лавинного пробоя, которую диод способен рассеять без повреждения, — 20 мДж. Время обратного восстановления — 30 нс, что соответствует сверхбыстрому классу диода и снижает потери при переключении. Емкость перехода при нулевом смещении — 60 пФ.
Диод выполнен в корпусе SOD-64 для монтажа выводами: длина корпуса не более 4,3 мм, диаметр — не более 1,35 мм, длина каждого вывода — не менее 26 мм. Вес компонента — 858 мг. Тепловое сопротивление переход-окружающая среда составляет 25 К/Вт при длине вывода 10 мм и 70 К/Вт при монтаже на печатную плату с дорожкой 25 мм — эта разница показывает, насколько способ монтажа влияет на отвод тепла от кристалла. Диапазон температур перехода и хранения — от -55°C до 175°C.
Основные характеристики
- Повторяющееся импульсное обратное напряжение: 200 В
- Неповторяющееся импульсное обратное напряжение: 220 В
- Средний прямой ток: 3,5 А
- Повторяющийся пиковый прямой ток: 25 А
- Импульсный прямой ток: 90 А
- Прямое напряжение при 5 А, 25°C: 1,1 В
- Прямое напряжение при 5 А, 175°C: 0,89 В
- Энергия лавинного пробоя: 20 мДж
- Время обратного восстановления: 30 нс
- Ёмкость перехода при 0 В: 60 пФ
- Корпус: SOD-64
- Тип монтажа: выводной
- Диапазон температур перехода и хранения: от -55°C до 175°C
Где применяется
- Импульсные блоки питания: защита от выбросов обратного напряжения при коммутации накопительных индуктивностей
- Выпрямительные каскады с высокой частотой переключения: применение малого времени обратного восстановления для снижения потерь
- Промышленная автоматика: подавление кратковременных перенапряжений на силовых линиях оборудования
- Схемы с индуктивной нагрузкой: гашение энергии обратного хода при отключении реле, электромагнитов и двигателей
