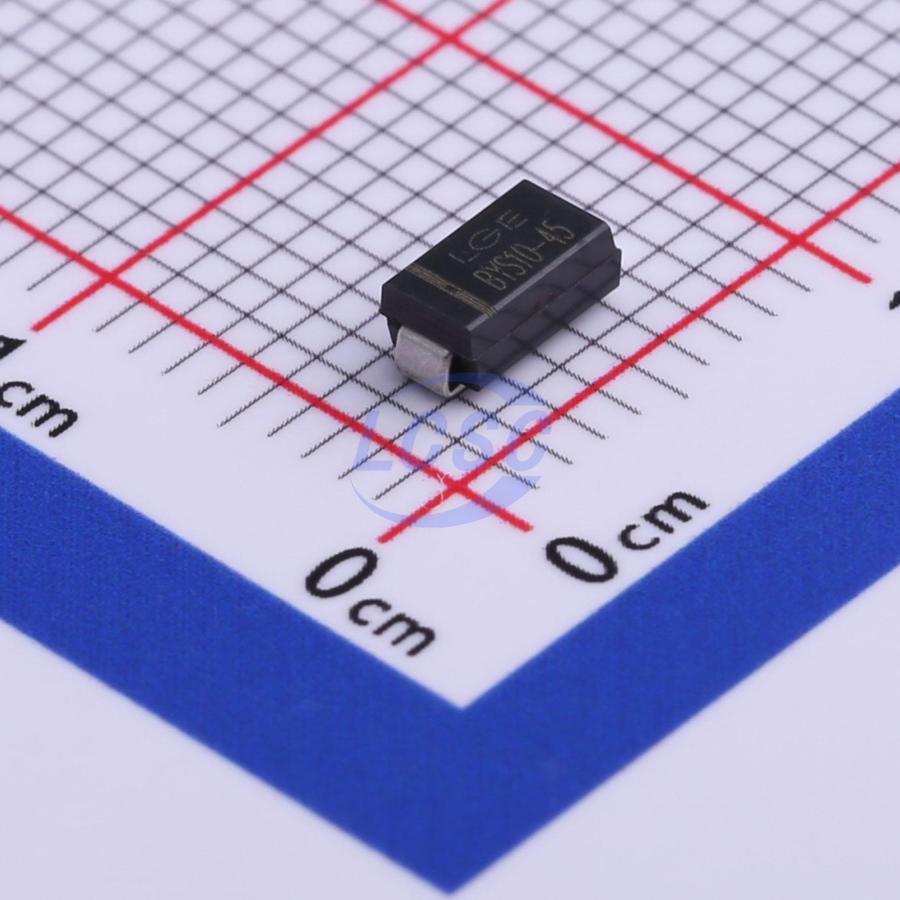

Диод BYS10-45 (заводское обозначение BYS10-45-E3/TR) — выпрямительный диод для поверхностного монтажа в корпусе SMA (DO-214AC). Работает как одиночный элемент с катодной полосой на корпусе и маркировкой BYS 045, преобразуя переменный ток в постоянный или блокируя обратный ток в цепи. Максимальное постоянное обратное напряжение — 45 В, средний прямой ток — 1,5 А.
Кратковременно диод выдерживает импульсный прямой ток до 40 А, а ударный ток длительностью 10 мс — до 30 А, что важно при бросках тока в момент включения нагрузки. При прямом токе 1 А падение напряжения на диоде не превышает 0,50 В. Обратный ток утечки при 25 °C — не более 500 мкА, при нагреве до 100 °C возрастает до 10 мА.
Диод рассчитан на диапазон рабочих температур и температур хранения от −65 до +150 °C, а максимальная температура перехода — 150 °C. Корпус выполнен из материала класса горючести UL 94 V-0, выводы покрыты оловом матовым покрытием, что упрощает пайку оплавлением при температуре до 260 °C. Масса компонента — 0,064 г.
Компактные размеры корпуса (4,50 × 2,79 × 2,54 мм) и одиночная схема включения позволяют устанавливать диод на плотно заполненных платах без дополнительного места под теплоотвод.
Основные характеристики
- Корпус: SMA (DO-214 AC)
- Максимальное постоянное обратное напряжение: 45 В
- Средний прямой ток: 1,5 А
- Импульсный прямой ток: 40 А
- Ударный ток 10 мс: 30 А
- Прямое напряжение при токе 1 А: 0,50 В
- Обратный ток утечки при 25 °C: 500 мкА
- Обратный ток утечки при 100 °C: 10 мА
- Диапазон рабочих температур: от −65 до +150 °C
- Маркировка: BYS 045
- Покрытие выводов: матовое оловянное
- Вес: 0,064 г
Где применяется
- Низковольтные высокочастотные преобразователи: диод стабильно работает в инверторах с высокой частотой переключения
- Диоды свободного хода: гасит выброс тока при коммутации индуктивных нагрузок
- DC/DC-преобразователи: применяется в цепях выпрямления вторичных источников питания
- Защита от переполюсовки: ограничивает ток при неправильном подключении полярности
