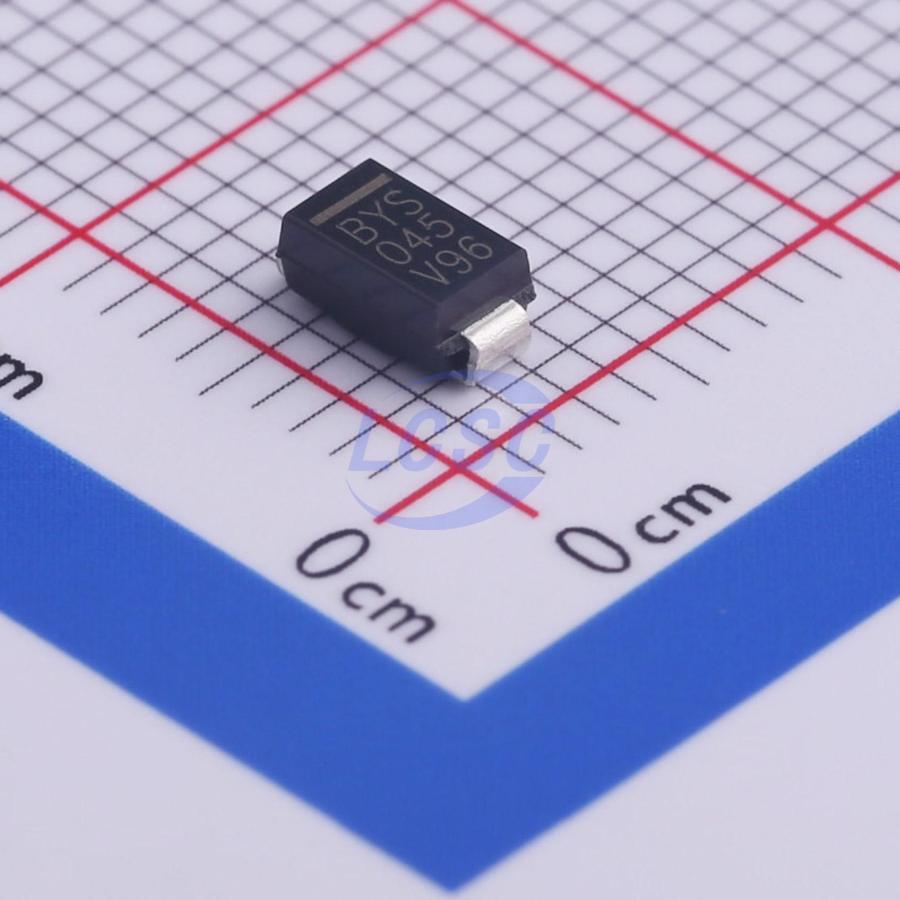

Диод BYS10-45-E3/TR — выпрямительный диод в корпусе для поверхностного монтажа SMA (DO-214AC), рассчитанный на максимальное обратное напряжение 45 В. Прибор выполнен по одиночной схеме включения, катодный вывод обозначен полосой на теле корпуса, а сама маркировка на корпусе — BYS 045.
Средний прямой ток диода составляет 1,5 А, при этом прямое напряжение при токе 1 А не превышает 0,50 В — сравнительно низкое падение напряжения снижает тепловыделение при работе в цепях с постоянной нагрузкой. Диод выдерживает кратковременные перегрузки: импульсный прямой ток до 40 А при длительности импульса 8,3 мс и до 30 А при 10 мс, что покрывает броски тока при включении нагрузки или коротких переходных процессах в силовой цепи.
Обратный ток утечки при комнатной температуре не превышает 500 мкА, а при нагреве корпуса до 100 °C возрастает до 10 мА — этот рост стоит учитывать при работе в горячих зонах платы или в плотной компоновке. Диапазон рабочих температур перехода — от -65 до +150 °C, при этом корпус выдерживает пиковую температуру пайки 260 °C, что соответствует стандартному профилю оплавления.
Тепловое сопротивление переход-среда зависит от площади медного полигона под выводами: от 100 °C/Вт на подложке из оксида алюминия до 150 °C/Вт при монтаже на плату из стеклотекстолита без дополнительного теплоотвода. Эти значения задают верхнюю границу допустимой токовой нагрузки диода в конкретной конструкции платы.
Основные характеристики
- Корпус: SMA (DO-214AC), примерно 4,50 × 2,79 × 2,54 мм
- Максимальное обратное напряжение: 45 В
- Средний прямой ток: 1,5 А
- Импульсный прямой ток: 40 А (8,3 мс) / 30 А (10 мс)
- Прямое напряжение при 1 А: не более 0,50 В
- Обратный ток при 25 °C: не более 500 мкА
- Обратный ток при 100 °C: не более 10 мА
- Диапазон рабочих температур перехода: от -65 до +150 °C
- Пиковая температура пайки: 260 °C
- Тепловое сопротивление переход-среда: 100–150 °C/Вт в зависимости от монтажа
- Полярность: катодная полоса, маркировка BYS 045
- Вес: 0,064 г
Где применяется
- Низковольтные высокочастотные инверторы: выпрямление в силовых цепях с высокой частотой переключения
- Цепи свободного хода: гашение индуктивных выбросов при коммутации катушек и обмоток
- DC/DC преобразователи: выпрямительный элемент во вторичных цепях преобразователей
- Защита от переполюсовки: ограничение обратного тока при неправильном подключении питания
