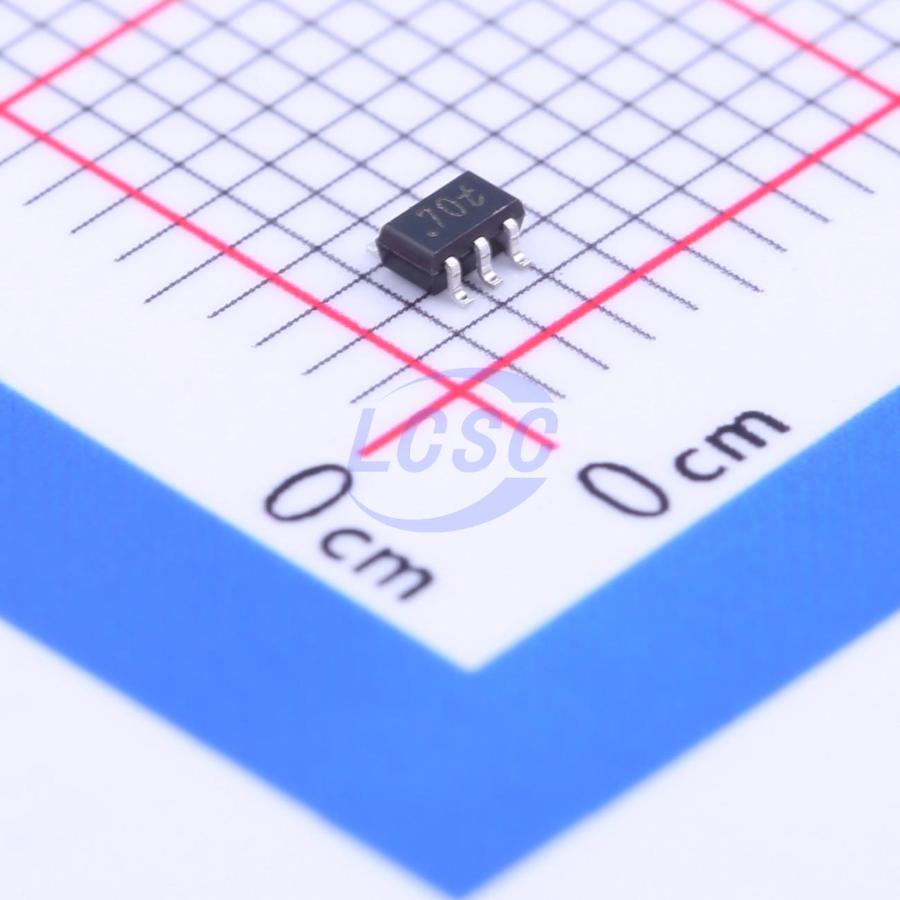

Диод BAS70XY — сборка из четырёх диодов Шоттки Nexperia, объединённых в одном корпусе 6-TSSOP по схеме 2+2: два диода включены последовательно, и рядом стоит вторая такая же последовательная пара. На корпусе сборка маркируется кодом 70*, а в документации производителя обозначается как Type number BAS70XY.
Каждый диод пары рассчитан на обратное напряжение до 70 В и прямой ток до 70 мА в длительном режиме; повторяющийся пиковый прямой ток тоже ограничен 70 мА, а кратковременный неповторяющийся импульс допускается до 100 мА. Ёмкость диода — 2 пФ, это заметно ниже, чем у обычных выпрямительных диодов, и снижает влияние сборки на высокочастотные цепи, где она включена.
Прямое падение напряжения растёт вместе с током через диод: при 1 мА оно составляет 410 мВ, при 10 мА — 750 мВ, а при 15 мА доходит до 1 В. Обратный ток утечки при 50 В не превышает 100 нА и увеличивается до 10 мкА при полном рабочем напряжении 70 В — эту разницу стоит держать в уме при расчёте тока покоя схемы.
Корпус 6-TSSOP на 6 выводов предназначен для поверхностного монтажа, тепловое сопротивление переход-пайка — 260 К/Вт, максимальная температура перехода — 150°C. Диапазон температур хранения и окружающей среды — от -65°C до +150°C, что расширяет область применения сборки за пределы обычной бытовой электроники.
Основные характеристики
- Конфигурация: счетверённая сборка, 2 последовательные пары
- Корпус: 6-TSSOP
- Контактов: 6
- Монтаж: SMD
- Максимальное обратное напряжение: 70 В
- Максимальный прямой ток: 70 мА
- Повторяющийся пиковый прямой ток: 70 мА
- Неповторяющийся импульсный ток: 100 мА
- Ёмкость диода: 2 пФ
- Прямое напряжение: 410 мВ при 1 мА; 750 мВ при 10 мА; 1 В при 15 мА
- Обратный ток: 100 нА при 50 В; 10 мкА при 70 В
- Тепловое сопротивление переход-пайка: 260 К/Вт
- Максимальная температура перехода: 150°C
- Диапазон температур хранения и окружающей среды: от -65°C до +150°C
Где применяется
- Сверхбыстрая коммутация сигналов: малая ёмкость и высокое быстродействие подходят для ВЧ-цепей и цифровых линий с высокой скоростью переключения
- Ограничение (клампирование) напряжения: последовательные пары диодов используют для защиты входов от выбросов напряжения
- Автомобильная электроника: расширенный диапазон температур -65...+150°C соответствует условиям под капотом и в салоне автомобиля
- Компактные многоканальные схемы: четыре диода в одном 6-выводном корпусе позволяют экономить место на плате при повторяющихся узлах защиты
