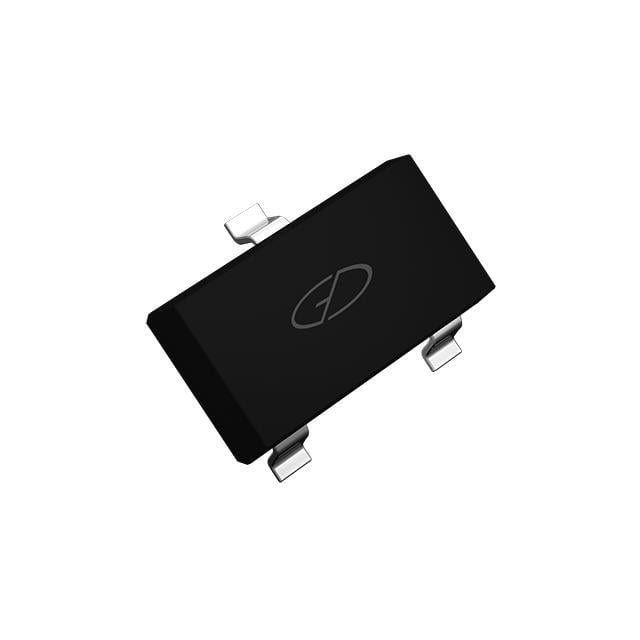

Диод BAS70-04 — сдвоенный диод Шоттки, выполненный в корпусе SOT-23-3 для поверхностного монтажа. В одном корпусе размещены два элемента, соединённые последовательно, что позволяет использовать компонент как встроенную пару диодов вместо двух отдельных деталей на плате.
Как и другие диоды Шоттки, BAS70-04 отличается малым падением напряжения в открытом состоянии: 0.41 В при токе 1 мА и не более 1.0 В при токе 15 мА. Время обратного восстановления составляет от 2 до 5 нс, а обратный ток при блокирующем напряжении 50 В не превышает 100 нА. Эти параметры делают переключение диода быстрым, а токи утечки в закрытом состоянии — небольшими.
Максимальное обратное напряжение диода — 70 В, при этом допускается непериодический импульсный прямой ток до 100 мА длительностью 1 с. Рассеиваемая мощность ограничена 200 мВт, термосопротивление переход-среда составляет 625 °C/Вт. Диапазон рабочих температур перехода — от -55 до +125 °C, диапазон хранения — от -65 до +150 °C, что определяет тепловой запас компонента при работе в схеме.
На корпусе диода нанесена маркировка «74» или «7D». Партия соответствует требованиям по отсутствию свинца, стандарту RoHS, не содержит галогенов и соединений сурьмы, а также имеет квалификацию AEC-Q101, применяемую для компонентов с повышенными требованиями к надёжности.
Основные характеристики
- Корпус: SOT-23-3
- Тип монтажа: SMD
- Максимальное обратное напряжение: 70 В
- Прямое напряжение: 0.41 В при 1 мА, до 1.0 В при 15 мА
- Максимальный прямой ток: 70 мА
- Импульсный прямой ток (1 с): 100 мА
- Время обратного восстановления: 2–5 нс
- Общая ёмкость: 2.0 пФ
- Рассеиваемая мощность: 200 мВт
- Термосопротивление переход-среда: 625 °C/Вт
- Диапазон температур перехода: от -55 до +125 °C
- Маркировка на корпусе: 74 или 7D
Где применяется
- Высокочастотные схемы: детектирование и выпрямление сигналов за счёт малого падения напряжения и быстрого переключения
- Защита цепей: ограничение импульсных перенапряжений на входах и выходах маломощных линий
- Портативная электроника: сдвоенный корпус экономит место на плате при повторяющихся функциях
- Автомобильная электроника: квалификация AEC-Q101 допускает применение в узлах с повышенными требованиями к надёжности
